HR 7712

type ST · family 1ZP · 24.6 kV maximum anode voltage · 110° deflection · 3 windings · 358 g

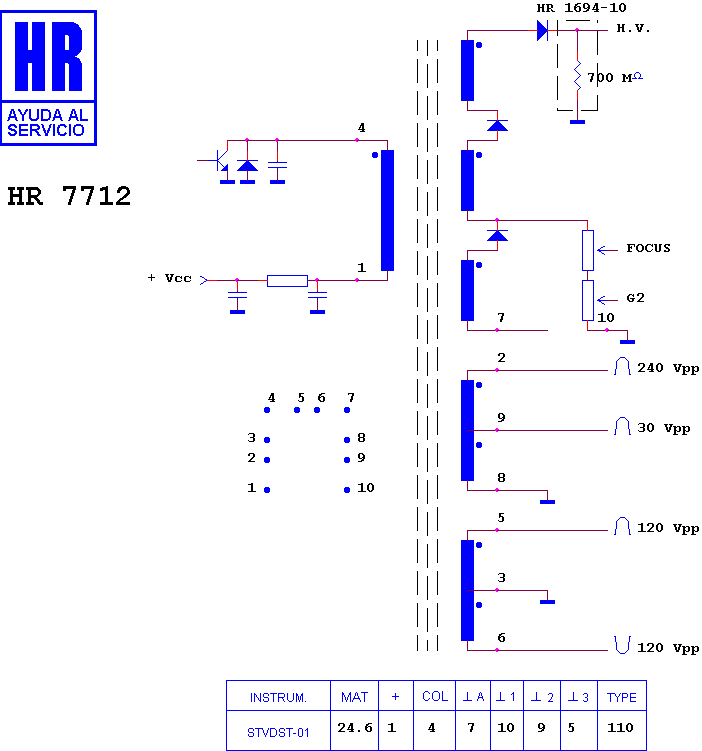

Schematic diagram for HR 7712
schematic

Manufacturer equivalents (13)

094-01032/0.3 · 610 218 9674 · 610 232 6536 · 94-01032/0.3 · FD 0205 · FD 205 · FDB 01 · FDB 05 · FDB 1 · FDB 5 · L 4 FD 8001 · L 4 FDB 001 · TR 7344

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8679 · HR 8413 · HR 8444 · HR 8577 · HR 7369 · HR 8905 · HR 8474 · HR 8929 · HR 8673 · HR 6676 · HR 6499 · HR 5804

Fitted to (21)

BAIRD 6890 · BAIRD CHASIS ED 1 · BAIRD RR 6890 · BAIRD RR 6890 N · FISHER FTS 7000 · FISHER FTS 7000 S · SANYO CBP 2572 · SANYO CBP 2573 · SANYO CBP 2872 · SANYO CBP 2873 · SANYO CEP 2572 · SANYO CEP 2572 T-00 · SANYO CEP 2577 · SANYO CEP 2577 T · SANYO CEP 2872 · SANYO CEP 2872 T-00 · SANYO CEP 2875 T-00 · SANYO CEP 2877 · SANYO CEP 2877 T · SANYO CEP 3382 · SANYO CHASIS ED 1
