HR 8806

32.6 kV maximum anode voltage · 90° deflection · 3 windings · 256 g

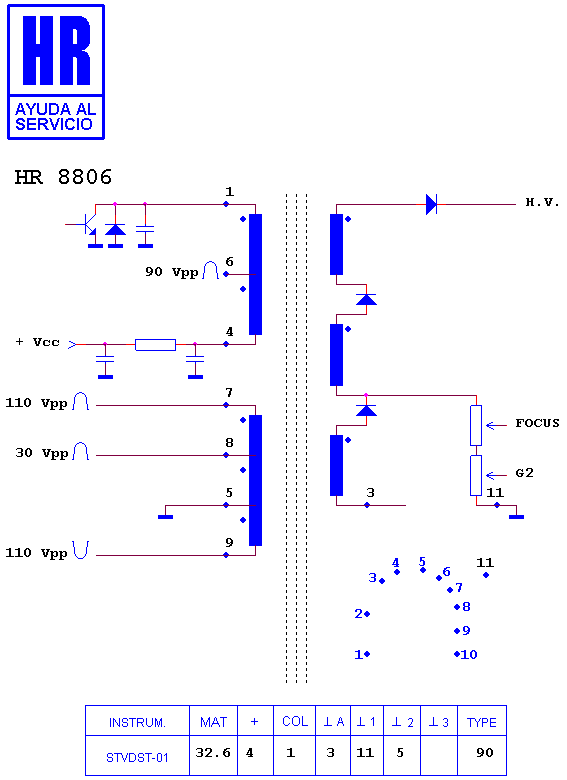

Schematic diagram for HR 8806
schematic (archived)

Manufacturer equivalents (4)

013527 · TAT2012 · TAT2012A · TAT2012B

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8209 · HR 8003 · HR 7681 · HR 8233 · HR 80083 · HR 8531 · HR 7650

Fitted to (12)

ADX AXV 2003 · CCE HPS 2005 · CCE HPS 2005 G · CCE HPS 2007 · CCE HPS 2007 F · CCE HPS 2007 H · CCE HPS 2007 S · CCE HPS 2008 · CCE HPS 2044 · CCE HPS 2071 · CCE HPS 2181 B · CCE JC 20
