HR 8534

type ST · family 1WD · 51.1 kV maximum anode voltage · 110° deflection · 4 windings · 444 g

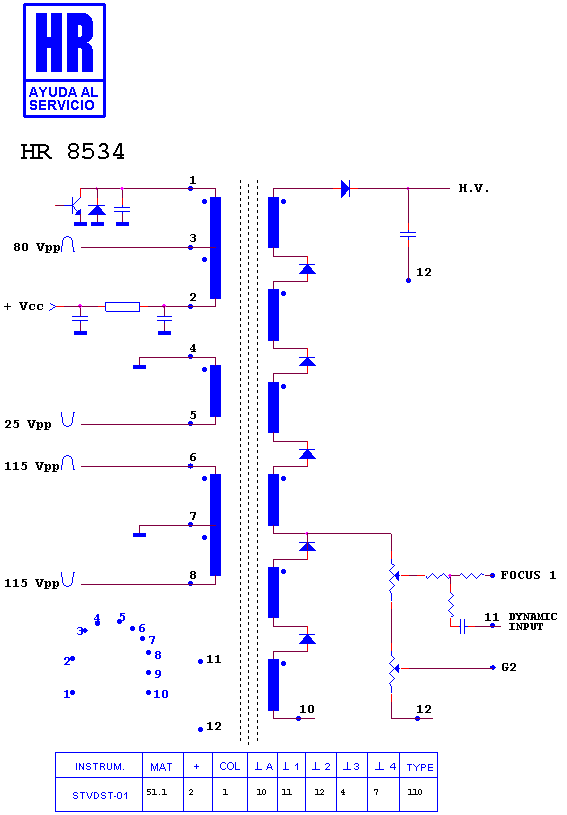

Schematic diagram for HR 8534
schematic

Manufacturer equivalents (12)

1-453-282-11 · 1-453-286-11 · 1-453-286-21 · 1-453-338-11 · 1-453-338-21 · 1-453-338-31 · 1-453-338-41 · 8-598-824-10 · NX 4600//X · NX 4600//X4C4 · NX4600 · NX4600//X4C

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80045 · HR 8184 · HR 7740 · HR 80120 · HR 7857 · HR 6383 · HR 80295 · HR 8310 · HR 8379 · HR 7236 · HR 8841 · HR 7285

Notes

IN THIS HR TRANSFORMER THE 2 FOCUS POTENTIOMETER IS NOT USED

Fitted to (9)

SONY KV 20 S 20 · SONY KV 21 SE 43 · SONY KV 28 FX 250 · SONY KV 29 SL 42 · SONY KV 34 FS 13 B · SONY KV 34 FS 15 B · SONY KV 34 FV 15 · SONY KV 34 FV 15 B · SONY KV 38 FV 15 B
