HR 8429

type ST · family 1YP · 33 kV maximum anode voltage · 110° deflection · 3 windings · 410 g

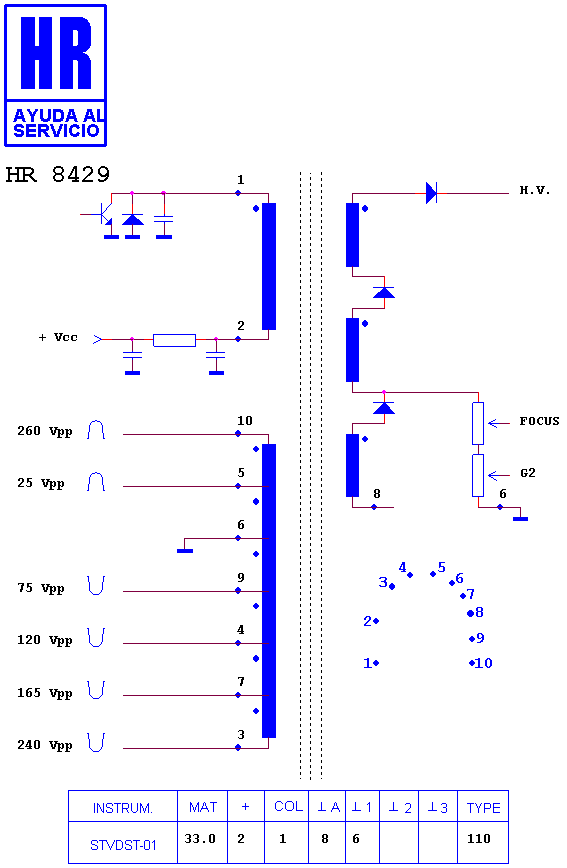

Schematic diagram for HR 8429
schematic

Manufacturer equivalents (4)

FSM27A002 · HR74AB055F · KFT 4 AB 055 F · TLF2AA002

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8822 · HR 8825 · HR 8657 · HR 8401 · HR 8393 · HR 6070 · HR 8390 · HR 8454 · HR 6558 · HR 80077 · HR 7913 · HR 7855

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (3)

PANASONIC - MATSUSHITA CHASIS NA 6 L · PANASONIC - MATSUSHITA CTG 2955 XV · PANASONIC - MATSUSHITA TC 29 A 8
