HR 8415

type ST · family 1YP · 39.6 kV maximum anode voltage · 110° deflection · 3 windings · 410 g

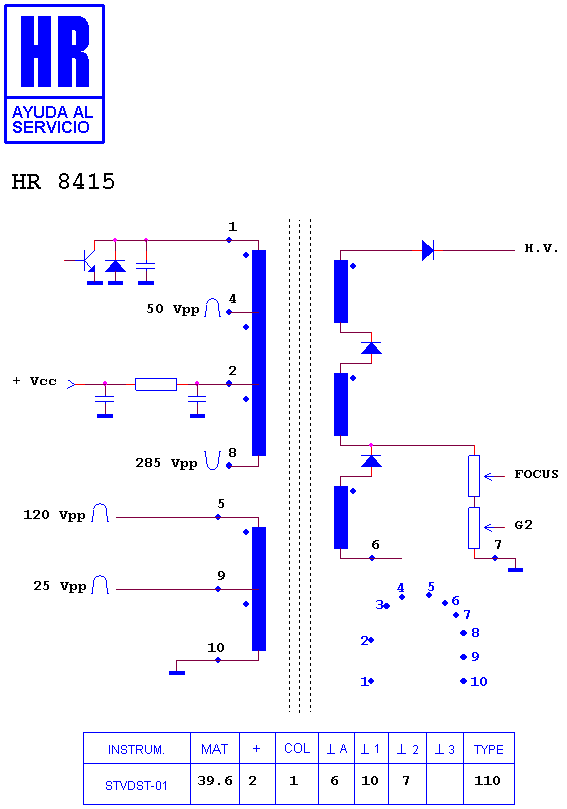

Schematic diagram for HR 8415
schematic

Manufacturer equivalents (10)

094-01089/0.5 · 094-01089/1.3 · 094-01090/0.2 · 1302.0031 · 1302.0031A · 1302.0031B · 1302.0031D · FAT30791 · HFT 2305 · HR 8415

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7496 · HR 6676 · HR 7939 · HR 8387 · HR 8150 · HR 80064 · HR 6041 · HR 7362

Notes

THE SCREEN CABLE OF HR TRANSFORMER MUST BE SOLDERED DIRECTLY TO THE P.C. BOARD

Fitted to (8)

SANYO CE 28 FWV 1 · SANYO CE 28 WA 1 · SANYO CE 28 WV 2 · SANYO CE 32 FWV 1 · SANYO CE 32 WA 2 · SANYO CE 32 WL 2 · SANYO CE 32 WS 2 · SANYO CHASIS EB 5 W

Search this part in the full database
