HR 8048

type ST · family 1NP1 · 21.1 kV maximum anode voltage · 90° deflection · 5 windings · 270 g

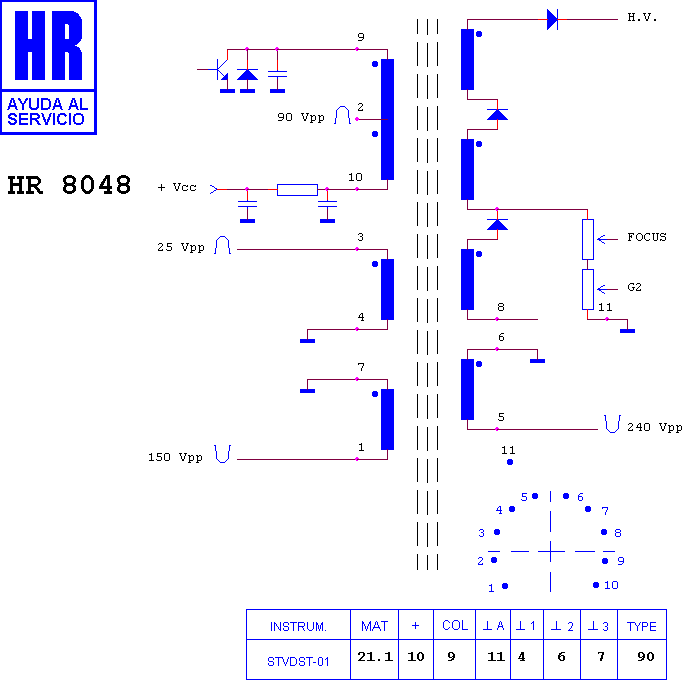

Schematic diagram for HR 8048
schematic

Manufacturer equivalents (16)

104627.70 · 205829.30 · 205829.60 · 2058293 A · 2058296 A · 205963.30 · 207999.60 · 40331-03 · 40331-40 · 40331-45 · 40331-46 · 40331-S3 · 40332-33 · 534 TX 0298 · 534 TX 0407 · 534 TX 0436

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8057 · HR 7535 · HR 8442 · HR 7601 · HR 7025 · HR 7976 · HR 6406 · HR 7729 · HR 7777 · HR 7171 · HR 7704 · HR 7736

Fitted to (30)

BRANDT 36 293 T · BRANDT 36 296 T · BRANDT 3670 MB · BRANDT CHASIS TX 91 · FERGUSON-THORN-EMI CHASIS TX 91 · NORDMENDE CHASIS TX 91 · SABA CHASIS TX 91 · SABA CHASIS TX 91 G · SABA M 2505 F · SABA M 37 K 14 VT · TELEFUNKEN 129 MT · TELEFUNKEN A 129 MT · TELEFUNKEN CHASIS TX 91 · TELEFUNKEN CHASIS TX 91 G · TELEFUNKEN PALCOLOR A · THOMSON 14 MG 76 C · THOMSON 14 MG 79 C · THOMSON 14 MG 79 CL · THOMSON 14 MS 51 BT · THOMSON 21 MG 56 B · THOMSON 21 MG 77 C · THOMSON 21 MS 70 CT · THOMSON 36296 T · THOMSON 44 MK 11 · THOMSON 51 MT 52 N · THOMSON CHASIS TX 91 · THOMSON CHASIS TX 91 G · THOMSON HTM 14017 · THOMSON HTM 17017 · THOMSON HTM 17037
