HR 8002

type ST · family 1AP1 · 24.3 kV maximum anode voltage · 110° deflection · 3 windings · 360 g

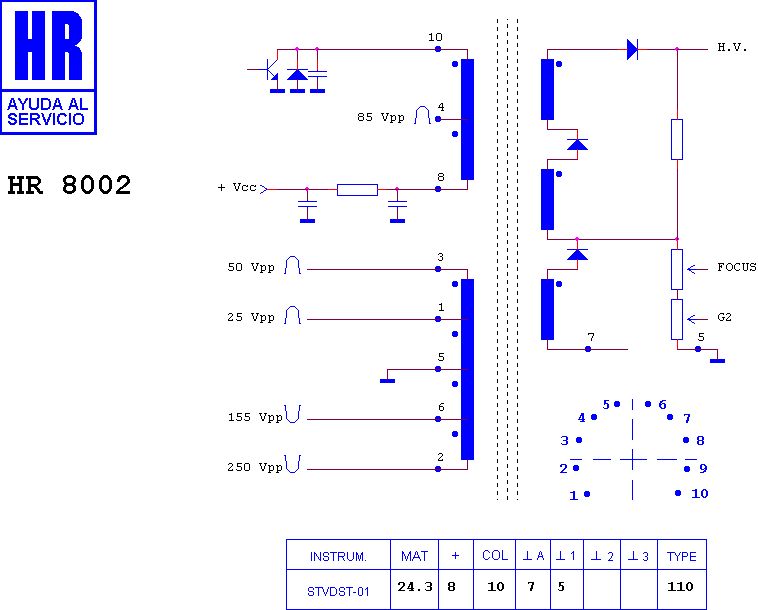

Schematic diagram for HR 8002
schematic

Manufacturer equivalents (11)

003311142 · 104501.90 · 40330-20 · 40332-20 · 40332-20 C · F36N.3022 · HR 8002 · M12-113 · PET32-08 · RO864 · TR864

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6245 · HR 8290 · HR 8935 · HR 7724 · HR 7288 · HR 6179 · HR 8675 · HR 8116 · HR 7100

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (8)

OVP - ORAVA CTV 2501 · OVP - ORAVA CTV 2502 · OVP - ORAVA CTV 252 · OVP - ORAVA CTV 256 · OVP - ORAVA CTV 2801 · OVP - ORAVA CTV 2802 · OVP - ORAVA CTV 286 · OVP - ORAVA CTV 289
