HR 7760

type ST · family 1CAP · 17.5 kV maximum anode voltage · 90° deflection · 4 windings · 288 g

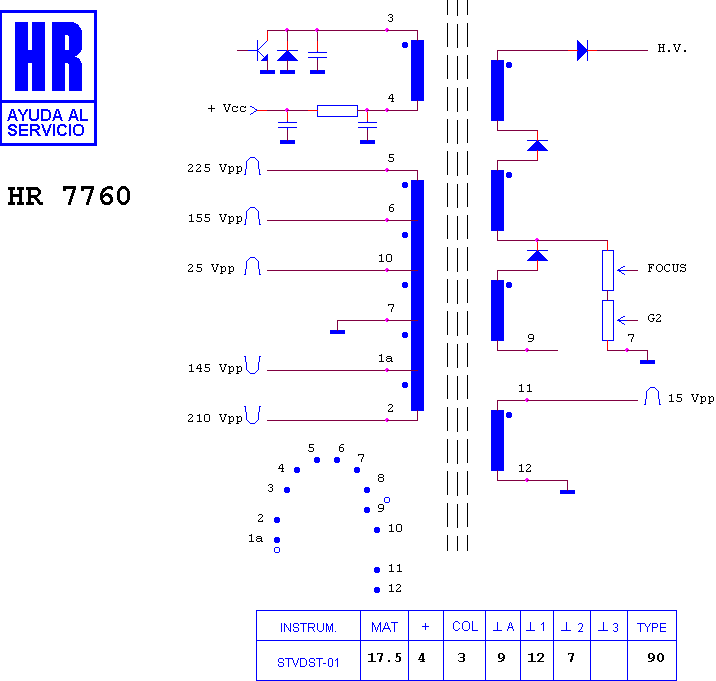

Schematic diagram for HR 7760
schematic

Manufacturer equivalents (9)

002 651 0456 · 26510456 · F 1582 CE · F 1605 CE · FAT3869 · KN3869 · ME/6159-00 · RTRNF1582CEZZ · RTRNF1605CEZZ

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8446 · HR 6052 · HR 7804 · HR 7805 · HR 8816 · HR 8328 · HR 7886 · HR 8347

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (20)

SHARP 7007 AS · SHARP C 2700 · SHARP C 2700 SN · SHARP C 3700 SN · SHARP C 3700 SP · SHARP C 3700 SPS · SHARP C 3700 SPW · SHARP C 3700 SS · SHARP C 3701 · SHARP C 3701 S · SHARP C 3701 SD · SHARP C 3705 SN · SHARP C 3780 · SHARP C 3780 SN · SHARP C 3786 · SHARP C 3786 SN · SHARP C 5471 SN · SHARP DV 3700 · SHARP DV 7007 · SHARP DV 7007 AS
