HR 7079

type ST · family 1AP2 · 25.2 kV maximum anode voltage · 110° deflection · 4 windings · 320 g

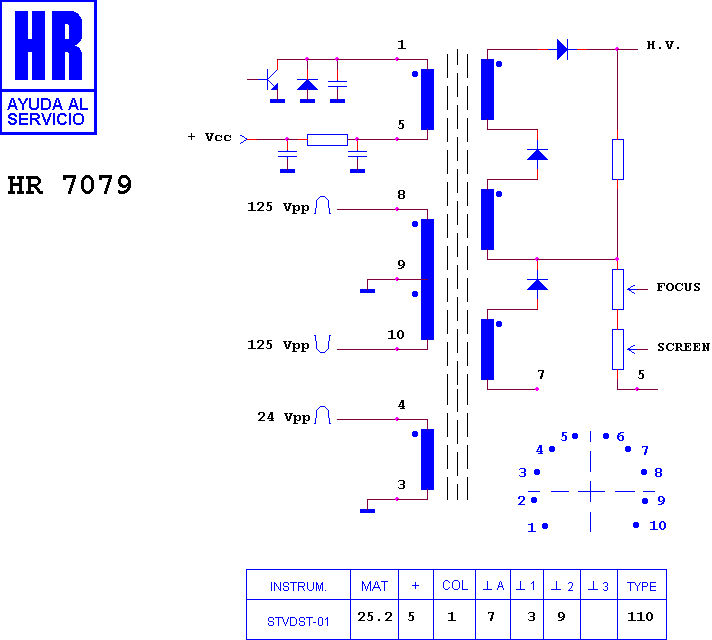

Schematic diagram for HR 7079
schematic

Manufacturer equivalents (10)

0278600 · 0278650 · 1105.0237 · 1105.0507 · 1142.0085 · 278600 · 278650 · ME/6050-00 · TDS 123 · TDS 123 B

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7236 · HR 7085 · HR 7086 · HR 8379 · HR 7285 · HR 80045 · HR 6200 · HR 6356

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (9)

PIEMONTE ELETTRONICA CHASIS 90§ ECON · PIEMONTE ELETTRONICA TVC 90§ 20" · PIEMONTE ELETTRONICA TVC 90§ ECON · WATT-COLOR 16" 90§ · WATT-COLOR 20" 90§ · WATT-RADIO CHASIS K 2 ORO 90§ · WATT-RADIO CHASIS PE 001 TXS · WATT-RADIO CHASIS PE 001F_ · WATT-RADIO CHASIS PE 001_
