HR 7055

type ST · family 1NP1 · 16.4 kV maximum anode voltage · 90° deflection · 4 windings · 278 g

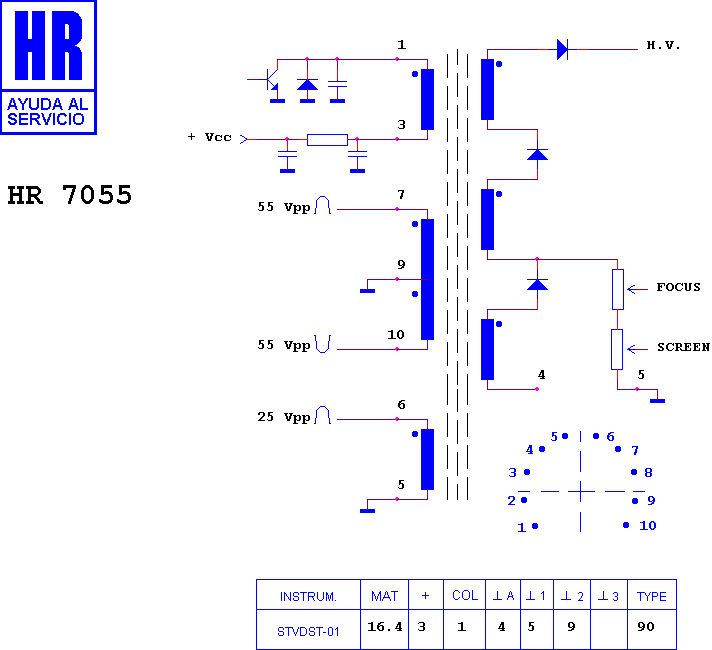

Schematic diagram for HR 7055
schematic

Manufacturer equivalents (6)

110200.27 · 1105.0020 · 1105.0027 · 946391 · ME/5966-00 · TDS 102

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7124 · HR 7118 · HR 8496 · HR 7006 · HR 6049 · HR 8693

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (11)

EMERSON HORIZON · ULTRAVOX CHASIS COLORE 90§ · ULTRAVOX COSMOS 16" · ULTRAVOX COSMOS 20" · ULTRAVOX EUROPA 14" · ULTRAVOX EXCELSIOR 16" · ULTRAVOX HORIZON 14" - 17" · ULTRAVOX QUARK 14" · ULTRAVOX TVC 90§ 14" · ULTRAVOX TVC 90§ 16" · ULTRAVOX TVC 90§ 20"
