HR 7006

type ST · family 1NP1 · 17.8 kV maximum anode voltage · 90° deflection · 4 windings · 276 g

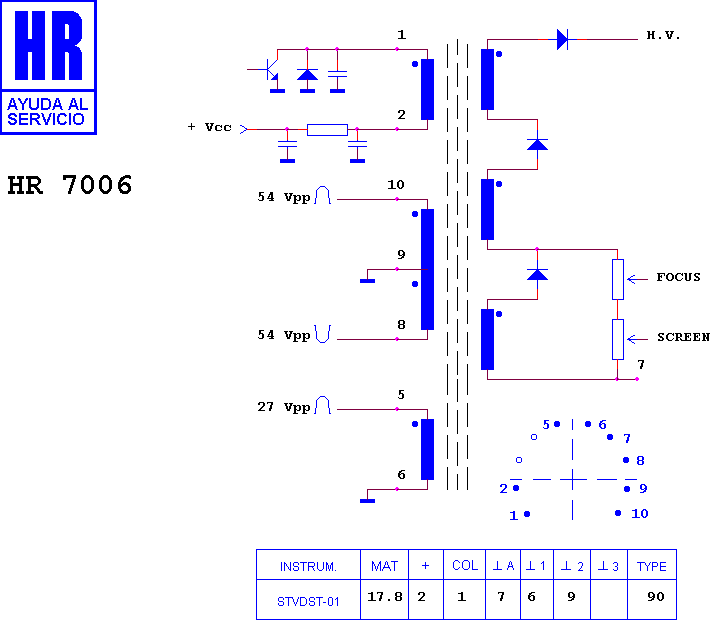

Schematic diagram for HR 7006
schematic

Manufacturer equivalents (12)

0000.0108 · 1192.0687 · 1192.0688 · 1362.3047 · 32009.00 · 32009.01 · 32309.00 · 32309.01 · 32309.02 · HR 7006 · HR 7006 H · HR 7006 HB

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7118 · HR 8693 · HR 7124 · HR 6049 · HR 8496 · HR 7055

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (7)

NEWMAR CHASIS VKP 2 · NEWMAR TVC 8721 MD · VIDEO KIT TVC 8614 S · VIDEO KIT TVC 8616 S · VIDEO KIT TVC 8620 S · VIDEO KIT TVC 8620 ST · VIDEO KIT TVC 8721 MD

Search this part in the full database
