HR 6658

type SM · family 1BP1 · 23.9 kV maximum anode voltage · L° deflection · 3 windings · 380 g

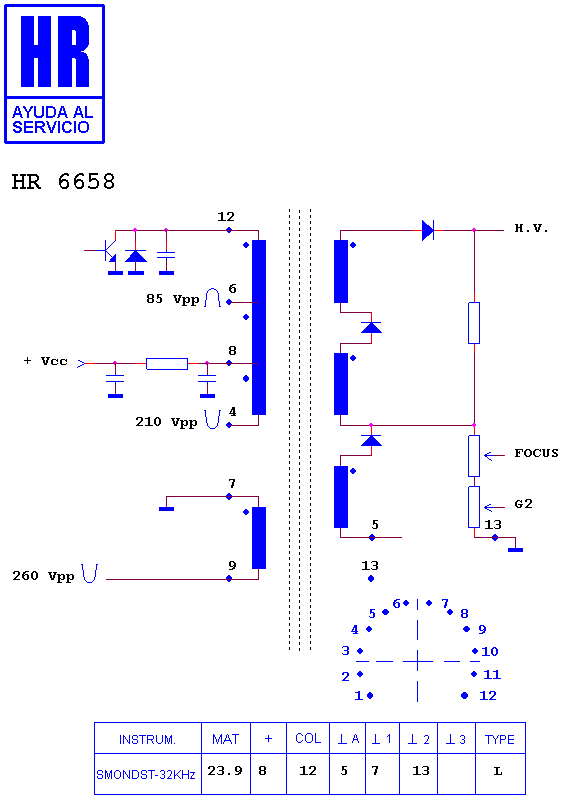

Schematic diagram for HR 6658
schematic

Manufacturer equivalents (3)

1182.0397 · 28028990 · 28071080

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 46195 · HR 6609 · HR 6600 · HR 8798 · HR 7849 · HR 7255 · HR 46172 · HR 46175

Notes

THE H.V.CABLE OUTPUT OF THE FLYBACK TRANSFORMER MUST BE CONNECTED TO THE EXTERNAL H.V. CAPACITOR.

Fitted to (5)

HANTAREX CT 21 EV 3 · HANTAREX CT 28 · HANTAREX CT 28 EV/2 · HANTAREX CT 28028 · HANTAREX MONITOR
