HR 6604

type ST · family 1GP · 34.8 kV maximum anode voltage · 110° deflection · 3 windings · 430 g

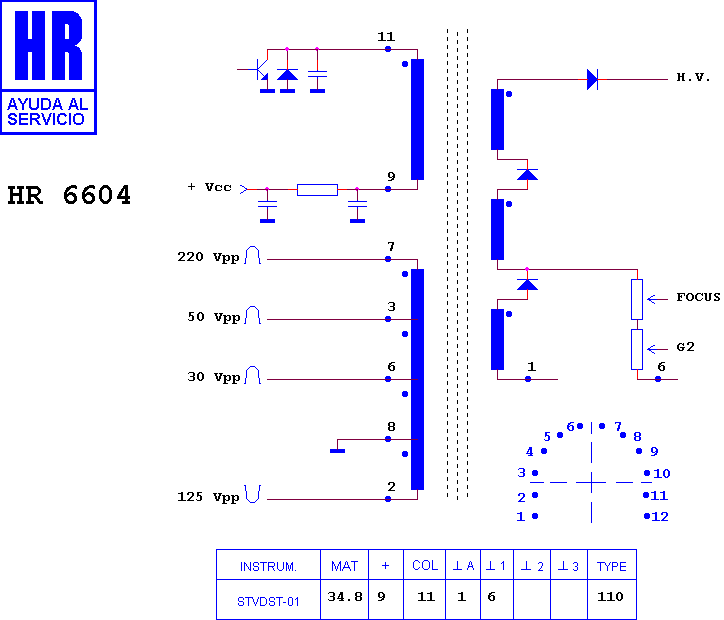

Schematic diagram for HR 6604
schematic

Manufacturer equivalents (11)

003162206 · 29201.031.66 · 29201.031.66 A · 29221.031.66 · 29221.031.66 A · 29221.031.6600 · 546620360K · FAT30729 · M29221.031.66A · RO741 · TR741

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6515 · HR 6518 · HR 7288 · HR 7386 · HR 8990 · HR 7951 · HR 6642 · HR 80129 · HR 8901 · HR 8837 · HR 8995 · HR 7990

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (20)

GRUNDIG 55-710 NIC TOP · GRUNDIG 55-725 A FT GB · GRUNDIG 55-800 NIC TOP · GRUNDIG 55-850 NIC TOP · GRUNDIG 55-850 TOP · GRUNDIG 5586 TOP · GRUNDIG CHASIS CUC 2020 · GRUNDIG CHASIS CUC 2020 N · GRUNDIG CHASIS CUC 2040 · GRUNDIG CHASIS CUC 2050 · GRUNDIG GREENVILLE 550 SE · GRUNDIG SE 5586 TOP · GRUNDIG ST 55-710 NIC TOP · GRUNDIG ST 55-725 A FT GB · GRUNDIG ST 55-800 A TOP · GRUNDIG ST 55-800 NIC TOP · GRUNDIG ST 55-805 TOP · GRUNDIG ST 55-850 NIC TOP · GRUNDIG ST 55-850 TOP · GRUNDIG SUPER COLOR ST

Search this part in the full database
