HR 6309

type ST · family 1QS · 19.5 kV maximum anode voltage · 110° deflection · 3 windings · 330 g

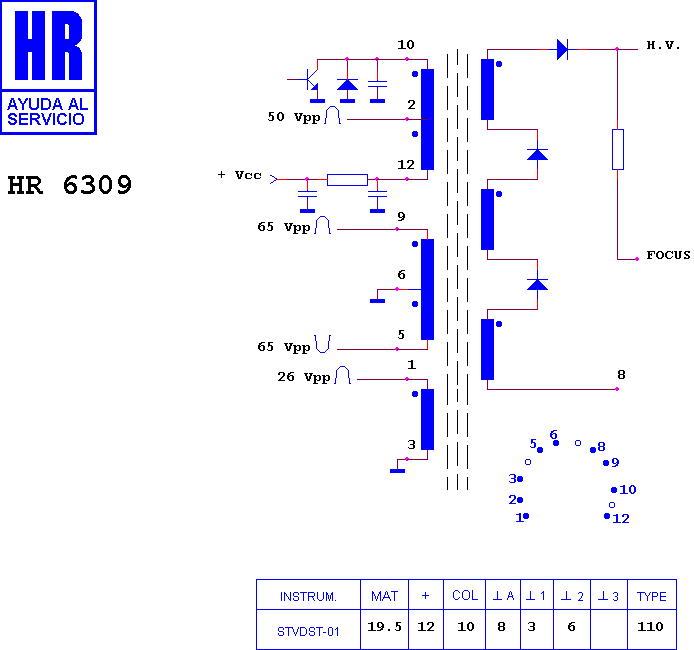

Schematic diagram for HR 6309
schematic

Manufacturer equivalents (9)

003220104 · 75 3588 · 8 627 105 502 · 8 667 210 524 · 8 667 210 805 · FAT3797 · ME/6093-00 · RO 247 · TR 237

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6345 · HR 6334 · HR 8250 · HR 6037 · HR 6033 · HR 6018 · HR 7072 · HR 6304 · HR 6301

Fitted to (30)

BLAUPUNKT 7 665 000 · BLAUPUNKT 7 665 010 · BLAUPUNKT 7 665 014 · BLAUPUNKT 7 665 040 · BLAUPUNKT 7 665 050 · BLAUPUNKT 7 665 054 · BLAUPUNKT 7 665 110 · BLAUPUNKT 7 665 111 · BLAUPUNKT 7 665 114 · BLAUPUNKT CHASIS FM 100.21 P · BLAUPUNKT CHASIS FM 121 P · BLAUPUNKT CHASIS FM 121 S · BLAUPUNKT RANCHO MP 45 · BLAUPUNKT RODEO MP 45 · BLAUPUNKT SCOUT MT 35 · BLAUPUNKT SKIPPER MT 35 · BLAUPUNKT VIRGINIA MP 45 · SIEMENS 7 665 055 · SIEMENS 7 665 115 · SIEMENS CHASIS 100-21 P · SIEMENS CHASIS 100-21 S · SIEMENS CHASIS FM 100-21 P · SIEMENS FC 121 · SIEMENS FC 824 · SIEMENS FC 8247 · SIEMENS FC 825 · SIEMENS FC 8257 · SIEMENS FC 862 · SIEMENS FC 8627 · SIEMENS FC 933
