HR 6299

type ST · family 1BP1 · 33.6 kV maximum anode voltage · 110° deflection · 4 windings · 425 g

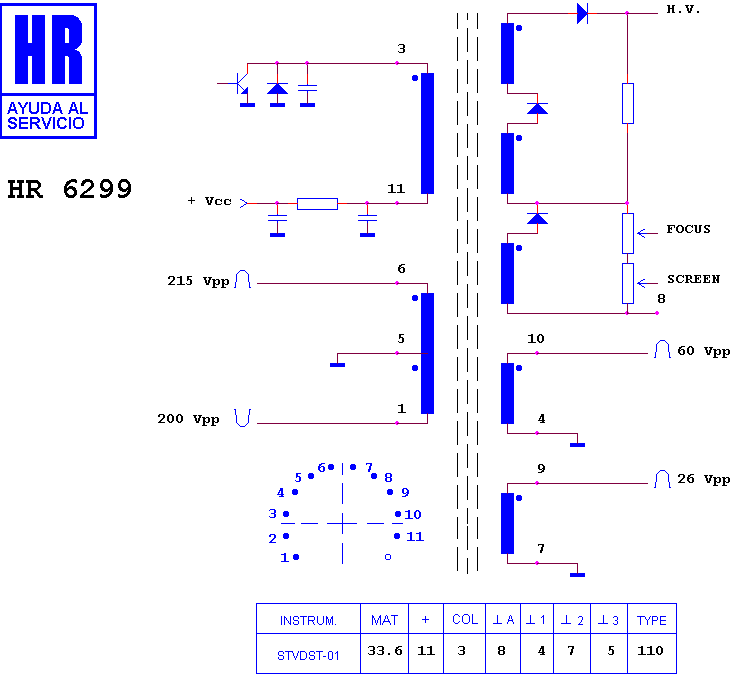

Schematic diagram for HR 6299
schematic

Manufacturer equivalents (5)

094-01068/0.0 · 094-01068/1.8 · 94-01068/0.0 · 94-01068/1.8 · HR 6299-00

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6368 · HR 6370 · HR 6238 · HR 6249 · HR 6231 · HR 6246 · HR 80037 · HR 7185 · HR 6703 · HR 8117 · HR 6513 · HR 7390

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (4)

SANYO CHASIS 2087 · SANYO CHASIS EC 1 · SANYO CHASIS EC 1 110§ TUBO NOKIA · SANYO CTP 2597
