HR 6176

type ST · family 1BP1 · 30 kV maximum anode voltage · 110° deflection · 4 windings · 425 g

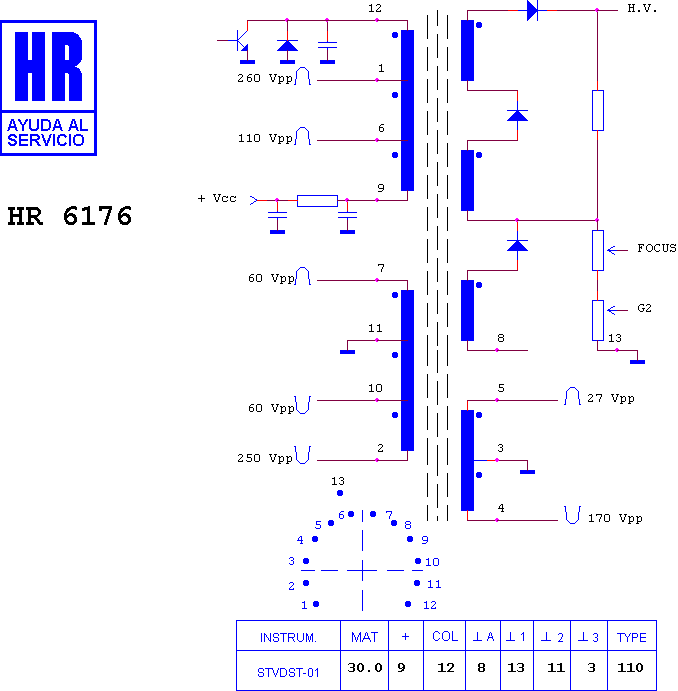

Schematic diagram for HR 6176
schematic

Manufacturer equivalents (2)

1182.0227 · DS 012

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80044 · HR 6489 · HR 8919 · HR 8060 · HR 8474 · HR 6258 · HR 8776 · HR 8878 · HR 8577 · HR 6728 · HR 8673 · HR 5809

Fitted to (46)

FORMENTI - ADMIRAL CHASIS F 9 · MIVAR 20 C 5 V · MIVAR 21 C 2 L · MIVAR 21 L 1 · MIVAR 21 M 1 · MIVAR 21 M 2 · MIVAR 21 S 1 · MIVAR 21 V 1 · MIVAR 21 V 1 E · MIVAR 22 C 5 L · MIVAR 22 C 5 V · MIVAR 22 C 6 L · MIVAR 22 C 7 L · MIVAR 25 C 1 L · MIVAR 25 C 1 V · MIVAR 25 C 2 V · MIVAR 25 C 4 L · MIVAR 25 L 1 · MIVAR 25 M 1 · MIVAR 25 M 2 · MIVAR 25 S 1 · MIVAR 25 V 1 · MIVAR 25 V 1 E · MIVAR 25 V 2 E · MIVAR 26 C 5 L · MIVAR 26 C 6 L · MIVAR 27 C 5 L · MIVAR 28 C 1 V · MIVAR 28 C 2 L · MIVAR 28 C 2 V · MIVAR 28 L 1 · MIVAR 28 M 1 · MIVAR 28 M 2 · MIVAR 28 S 1 · MIVAR 28 V 1 · MIVAR 28 V 1 E · MIVAR 28 V 2 · MIVAR 28 V 2 E · MIVAR 32 M 1 · MIVAR M 1 · MIVAR S 1 · MIVAR V 2 · ZETA L1 SERIES · ZETA M1 SERIES · ZETA S1 SERIES · ZETA V 2SERIES

Search this part in the full database
