HR 6135

type ST · family 1BP1 · 23.1 kV maximum anode voltage · 110° deflection · 3 windings · 365 g

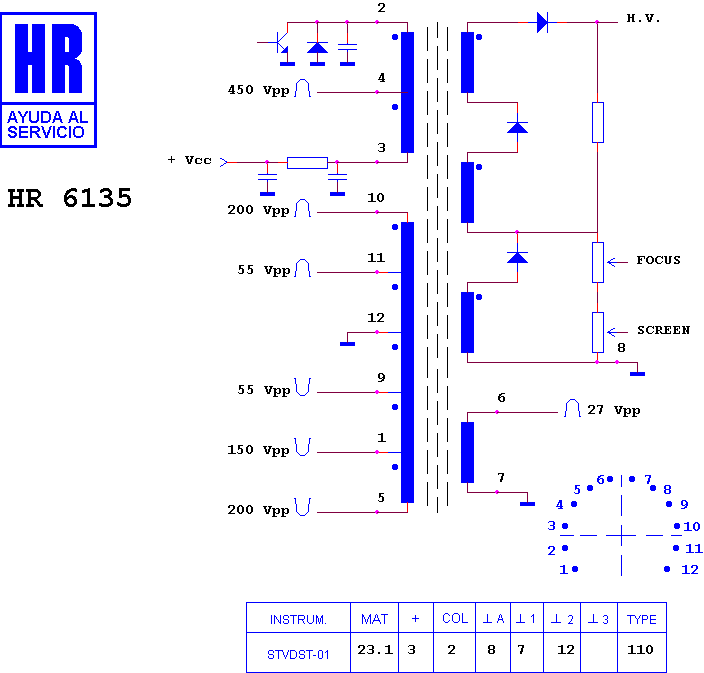

Schematic diagram for HR 6135
schematic

Manufacturer equivalents (5)

1182.5003 · 37345.00 · 37345.02 · 37345.03 · 37345.04

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6233 · HR 6136 · HR 6087 · HR 6109 · HR 6107 · HR 6260 · HR 6373

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (15)

UNIC CHASIS 9000 · UNIC TVC 2510 · UNIC TVC 2520 · UNIC TVC 2530 · UNIC TVC 2540 · UNIC TVC 2541 · UNIC TVC 2542 · UNIC TVC 2560 · UNIC TVC 2810 · UNIC TVC 2820 · UNIC TVC 2830 · UNIC TVC 2840 · UNIC TVC 2841 · UNIC TVC 2842 · UNIC TVC 2860
