HR 6107

type ST · family 1BP1 · 23.1 kV maximum anode voltage · 110° deflection · 2 windings · 386 g

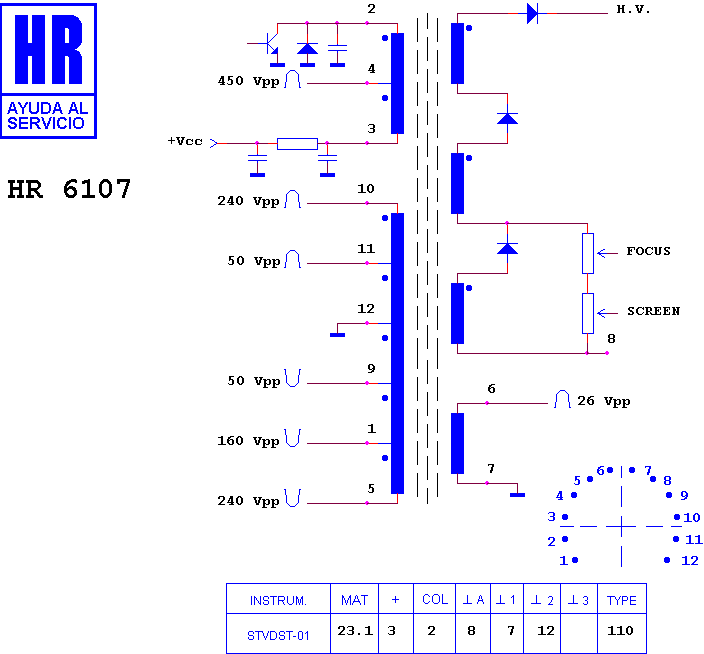

Schematic diagram for HR 6107
schematic

Manufacturer equivalents (10)

37019.01 · 37019.02 · 37019.03 · 37019.04 · 37319.00 · 37319.01 · 37319.02 · 37319.03 · 37319.04 · HR 6107

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6109 · HR 6233 · HR 6136 · HR 6135 · HR 6087 · HR 6373 · HR 6260

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (13)

ALBIRAL-ALBICOLOR CHASIS S 83 · ALBIRAL-ALBICOLOR CHASIS SM 83 · ASTROSOUND CHASIS S 83 · ASTROSOUND CHASIS SM 83 · FUJITSU CHASIS S 83 · FUJITSU CHASIS SM 83 · SIREL - ELSIR CHASIS S 83 110§ · SIREL - ELSIR CHASIS SM 83 110§ · TANAKA CHASIS S 83 110§ · TANAKA CHASIS SM 83 110§ · UNIC CHASIS 6870 110§ · UNIC TVC 2202 · UNIC TVC 2602
