HR 6101

type ST · family 1BP · 24 kV maximum anode voltage · 110° deflection · 4 windings · 402 g

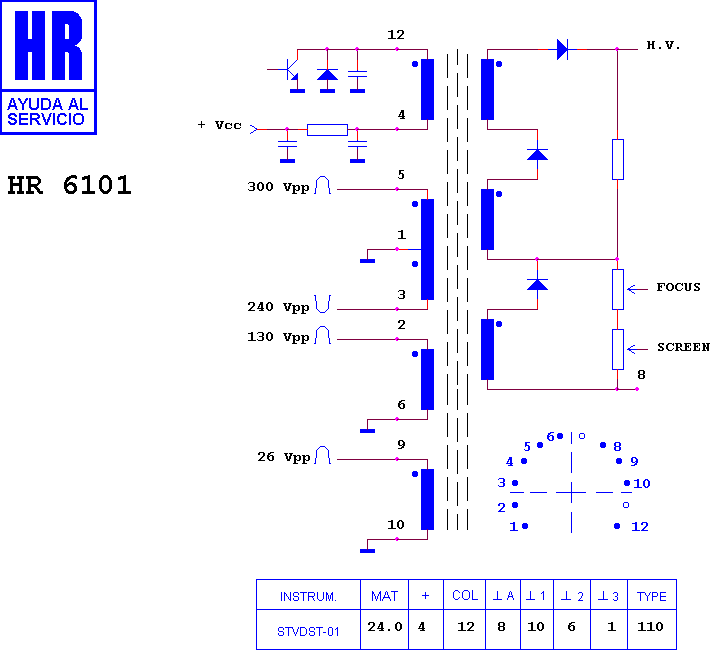

Schematic diagram for HR 6101
schematic

Manufacturer equivalents (4)

319331 · 37362.00 · 37362.01 · HR 6101 B

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6092 · HR 8499 · HR 7067 · HR 8246 · HR 7427 · HR 80014 · HR 80035 · HR 6452 · HR 6030 · HR 8681 · HR 7140 · HR 6387

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (14)

CLARIVOX AXM 4 · CLARIVOX C 220 (30 AX) · CLARIVOX C 220 FLAT · CLARIVOX C 250 (30 AX) · CLARIVOX C 250 FLAT · CLARIVOX C 260 (30 AX) · CLARIVOX C 260 FLAT · CLARIVOX C 270 (30 AX) · CLARIVOX C 270 FLAT · CLARIVOX C 280 (30 AX) · CLARIVOX C 280 FLAT · CLARIVOX CHASIS C 960 110§ FLAT · CLARIVOX TVC 2520 · CLARIVOX TVC 2820
