HR 6075

type ST · family 1BS1 · 20 kV maximum anode voltage · 90° deflection · 4 windings · 410 g

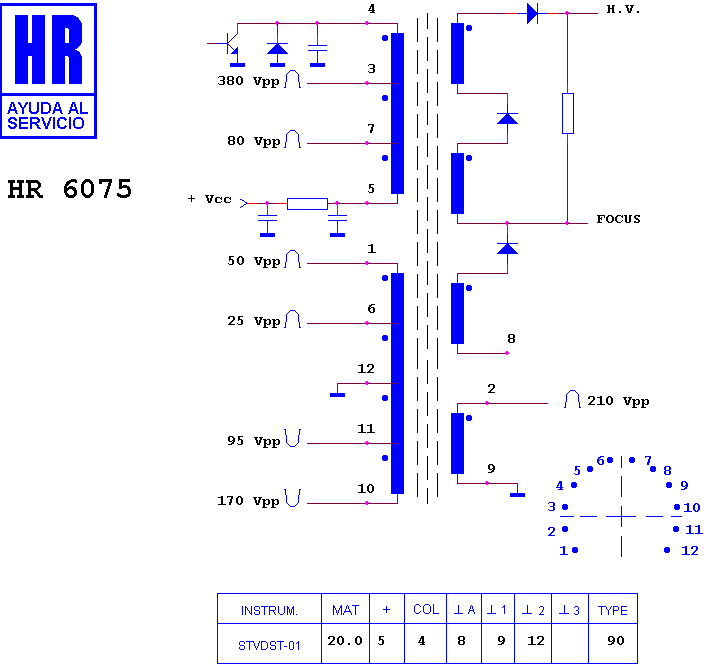

Schematic diagram for HR 6075
schematic

Manufacturer equivalents (17)

003370109 · 472360.00 · 472360.01 · 472360.02 · 525.598 · 525.620 · 525.620A · 534 TX 0189 · 785.517 · 8493 804 100 · 8493 809 300 · FAT3817 · G 3939 · KN3817 · ME/6105-00 · RO 128 · TR 128

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7606 · HR 8163 · HR 7750 · HR 80062 · HR 7945 · HR 7742 · HR 7897

Fitted to (53)

NORDMENDE 6.031 · NORDMENDE 6.524 A · NORDMENDE 6.524 J · NORDMENDE 6.524 U · NORDMENDE 6.524 W · NORDMENDE 6.526 J · NORDMENDE 785.500 · NORDMENDE 785.500 B 00 · NORDMENDE 785.500 B 01 · NORDMENDE 785.505 B 03 · NORDMENDE 785.506 B 03 · NORDMENDE 785.508 B 01 · NORDMENDE 785.509 B 01 · NORDMENDE 785.517 · NORDMENDE 785.517 B 01 · NORDMENDE 785.517 B 03 · NORDMENDE 8.525 J · NORDMENDE CHASIS F 16 · NORDMENDE CHASIS F 16 M-01 · NORDMENDE CHASIS F 16-01 · NORDMENDE CHASIS F 16-02 · NORDMENDE CHASIS F 16-03 · NORDMENDE CHASIS F 17 · NORDMENDE CHASIS ICC 5 90§ · NORDMENDE COLOR 3031 · NORDMENDE COLOR STEREO 6031 · NORDMENDE SPECTRA STEREO 6031 · NORDMENDE SPECTRA STEREO MONITOR 5500 · PIONEER 785.508 B 00 · PIONEER 785.508 B 01 · PIONEER 785.509 B 00 · PIONEER 785.509 B 01 · PIONEER CHASIS P 5 · PIONEER CHASIS P 5-02 90§ · PIONEER SV 2101 · PIONEER SV 2102 · PIONEER SV 2102 (BA) HEZ · PIONEER SV 2102 (BO) HEZ · PIONEER SV 2102 (IA) HB · PIONEER SV 2102 (IO) HB · SABA CHASIS ICC 5 · SABA CHASIS U · SABA M 55 U 75 · SABA T 55 U 42 · SABA T 55 U 43 · SABA T 5540 · SABA ULTRACOLOR · THOMSON CHASIS ICC 5 · THOMSON CHASIS ICC 5101 MM · THOMSON CHASIS ICC 5101-01 MM · THOMSON CHASIS ICC 5116 MM · THOMSON CHASIS ICC 5119 MM · THOMSON TD 5550 PG 5

Search this part in the full database
