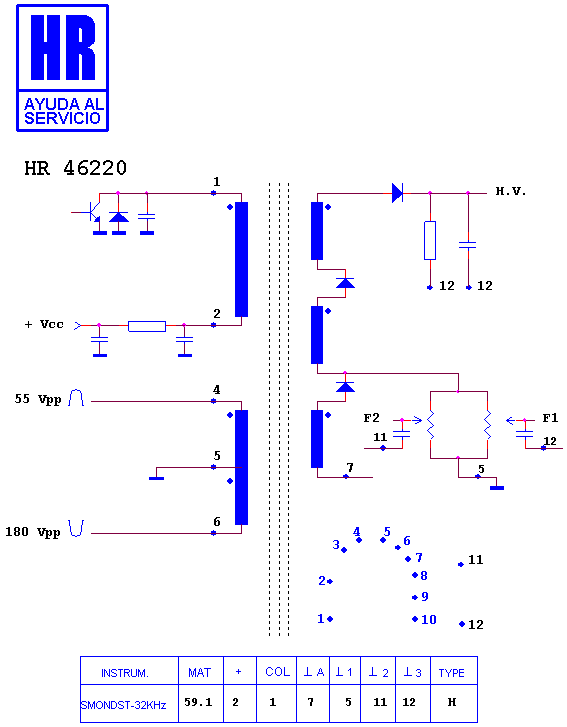

HR 46220

type SM · family 1WD · 59.1 kV maximum anode voltage · H° deflection · 3 windings · 444 g

Manufacturer equivalents (7)

47 F 13 0610 · 47 F 13 0620 · 47 F 13 0700 · 47 F 13 0700 S · FEA 540 · FEA 540 A · FEA 545

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7848 · HR 46277 · HR 7786 · HR 7933 · HR 7776 · HR 7764 · HR 46255

Notes

COD-038 THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (40)

CTX 17 S · CTX 17 XA · CTX 1765 · CTX 1765 D · CTX 1785 GM · CTX 1785 S · CTX 1785 SE · CTX 1785 XA · CTX 1785 XE · CTX 1792 · CTX 1792 UA · CTX 1794 UA · CTX 1795 · CTX 9630 · CTX CTX 17 XA · CTX CTX 1765 · CTX CTX 1765 D · CTX CTX 1765 S · CTX CTX 1785 GM · CTX CTX 1785 S · CTX CTX 1785 XA · CTX CTX 1785 XE · CTX CTX 1792 · CTX CTX 1792 UA · CTX CTX 1794 UA · CTX CTX 1795 · CTX MONITOR · CTX MS 17 S · CTX PR 710 T · CTX TP 785 XE · HIGHSCREEN MONITOR · HIGHSCREEN MS 17 S · REFLEX FX 7100 · REFLEX MONITOR · VOBIS MONITOR · VOBIS MS 17 S · ZENITH MONITOR · ZENITH ZCM 1750 C 1 · ZENITH ZCM 1750 C 2-00 · ZENITH ZCM 1750 CL
