HR 7933

type SM · family 1WP1 · 51.8 kV maximum anode voltage · H° deflection · 4 windings · 474 g

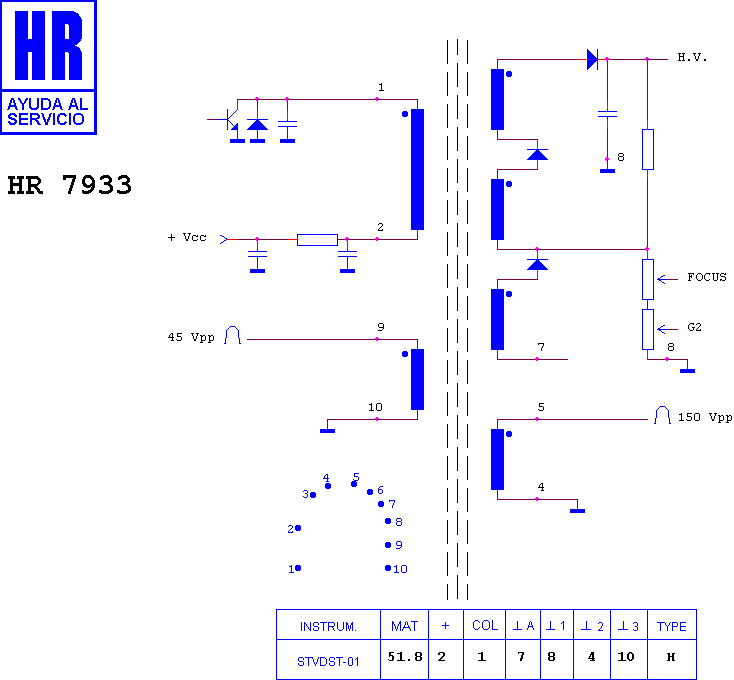

Schematic diagram for HR 7933
schematic

Manufacturer equivalents (8)

1202.1001 · 1212.0001 · FTI 14 A 005 · FTI 14 A 005 A · FTO14A005 · IP 14067 · MAT33281 · MAT33282

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 46220 · HR 46277

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (14)

IBM 6542-302 · IBM 6543-302 · IBM 6543-G 50 · IBM APTIVA G 41 · IBM APTIVA G 50 · IBM G 40 · IBM G 41 · IBM G 50 · IBM G 50 6543-302 · IBM G 54 · IBM MONITOR · IBM MONITOR APTIVA · INVEST M 1554 D · INVEST MONITOR
