HR 8521

type ST · family 1AP1 · 37.2 kV maximum anode voltage · 110° deflection · 4 windings · 380 g

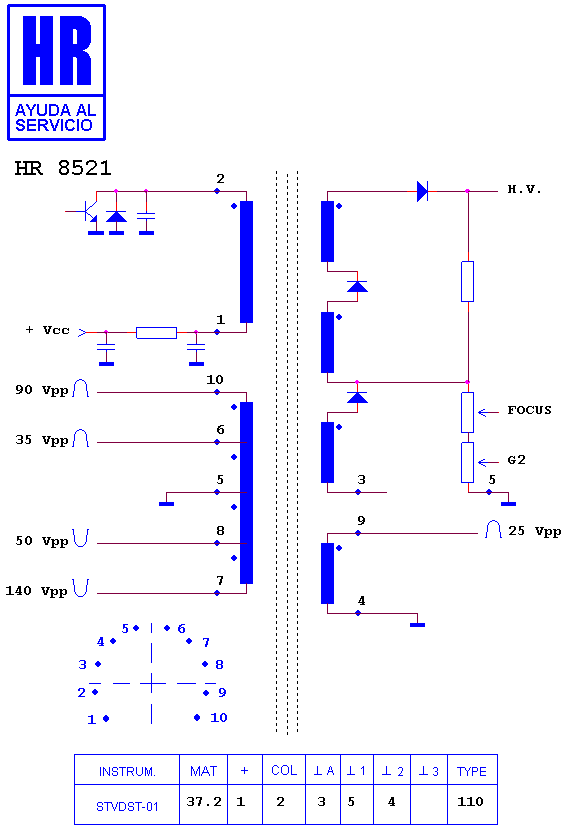

Schematic diagram for HR 8521
schematic

Manufacturer equivalents (3)

106804.70 · 36131980 · 40330-64

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8316 · HR 80317 · HR 7915 · HR 8210 · HR 7827 · HR 8407 · HR 8116 · HR 7265 · HR 8370 · HR 7267 · HR 7260 · HR 8086

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (11)

BRE CHASIS ICC 17 · FERGUSON-THORN-EMI CHASIS ICC 17 · NORDMENDE CHASIS ICC 17 · SABA CHASIS ICC 17 · TELEFUNKEN CHASIS ICC 17 · THOMSON 28 WF 25 ES · THOMSON 28 WF 25 US · THOMSON 32 WF 25 ES · THOMSON 32 WF 25 US · THOMSON CHASIS ICC 17 · THOMSON NEC
