HR 8414

type ST · family 1YP · 27.3 kV maximum anode voltage · 90° deflection · 3 windings · 410 g

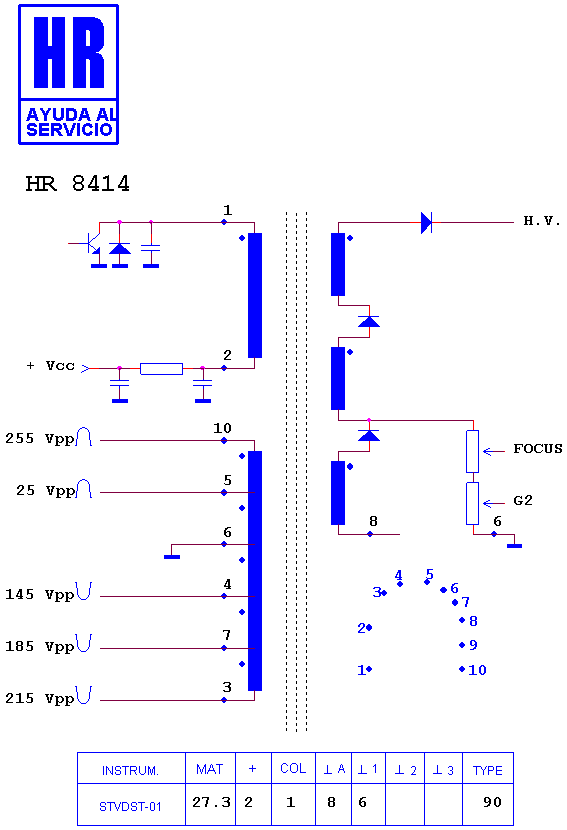

Schematic diagram for HR 8414
schematic

Manufacturer equivalents (3)

TLF 15615 F · TLF 15615 F1 · TLF15615F2

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7201 · HR 8881 · HR 7152 · HR 7533 · HR 7540 · HR 7528

Fitted to (24)

PANASONIC - MATSUSHITA ADP 203 · PANASONIC - MATSUSHITA ADP 205 · PANASONIC - MATSUSHITA ADP 211 · PANASONIC - MATSUSHITA AEDP 229 · PANASONIC - MATSUSHITA ALDP 229 · PANASONIC - MATSUSHITA ALEDP 229 · PANASONIC - MATSUSHITA ALEDP 233 · PANASONIC - MATSUSHITA AMDP 205 · PANASONIC - MATSUSHITA AMDP 213 · PANASONIC - MATSUSHITA AMDP 229 · PANASONIC - MATSUSHITA AMDP 233 · PANASONIC - MATSUSHITA AMEDP 224 · PANASONIC - MATSUSHITA AMEDP 233 · PANASONIC - MATSUSHITA CT 20 R 10 HR · PANASONIC - MATSUSHITA CT 20 R 10 XR · PANASONIC - MATSUSHITA CT 20 R 12 T · PANASONIC - MATSUSHITA CT 20 R 3 T · PANASONIC - MATSUSHITA CT 20 S 1 R · PANASONIC - MATSUSHITA CT 20 S 10 R · PANASONIC - MATSUSHITA CT 20 S 11 CS · PANASONIC - MATSUSHITA CT 20 XF 21 CS · PANASONIC - MATSUSHITA CTM 1942 R · PANASONIC - MATSUSHITA CTN 1942 R · PANASONIC - MATSUSHITA PT 51 G 40 U
