HR 7152

type ST · family 1AP1 · 16.1 kV maximum anode voltage · 90° deflection · 4 windings · 363 g

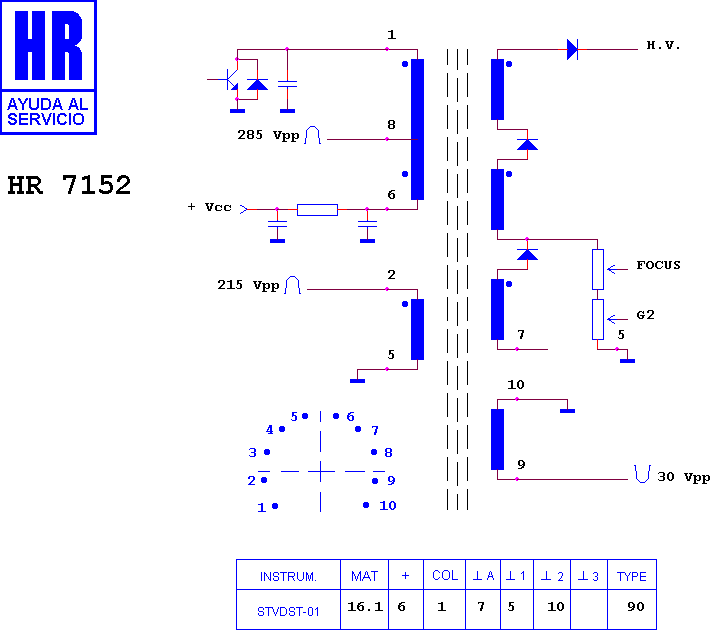

Schematic diagram for HR 7152
schematic

Manufacturer equivalents (3)

HR 7152 · ME/6308-00 · T 9044 A

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8881 · HR 7201 · HR 8414 · HR 7528

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (10)

FERGUSON-THORN-EMI 16 A 1 · FERGUSON-THORN-EMI 16 A 2 · FERGUSON-THORN-EMI 20 E 1 · FERGUSON-THORN-EMI 20 E 2 · FERGUSON-THORN-EMI CHASIS TX 90 · FERGUSON-THORN-EMI CHASIS TX 90 WHITE SPOT · LOGIK 4094 · LOGIK CHASIS TX 90 · ULTRA 2001 · ULTRA CHASIS TX 90
