HR 7966

type ST · family 1YP · 25.8 kV maximum anode voltage · 110° deflection · 4 windings · 410 g

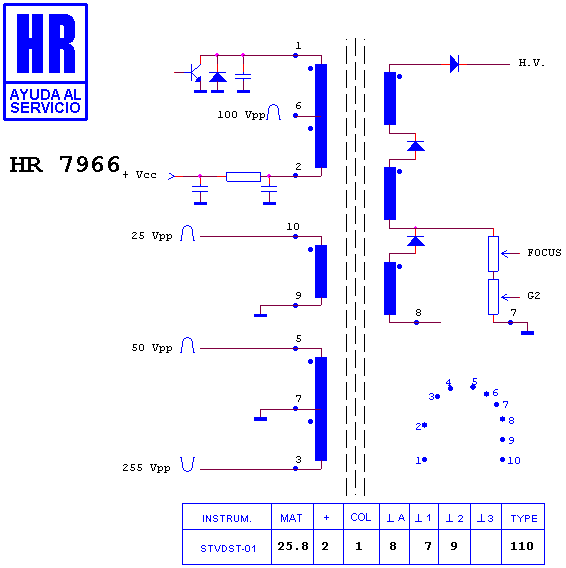

Schematic diagram for HR 7966
schematic

Manufacturer equivalents (2)

334 P 22001 · 334 P 220010

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8575 · HR 6718 · HR 6381 · HR 6504 · HR 7928

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (6)

MITSUBISHI CT 25 A 5 · MITSUBISHI CT 25 A 5 ENT · MITSUBISHI CT 25 A 5 STX · MITSUBISHI CT 25 A 5 TX · MITSUBISHI CT 25 M 3 G · MITSUBISHI GT 253 GT
