HR 7961

type ST · family 1ZP · 26 kV maximum anode voltage · 110° deflection · 3 windings · 300 g

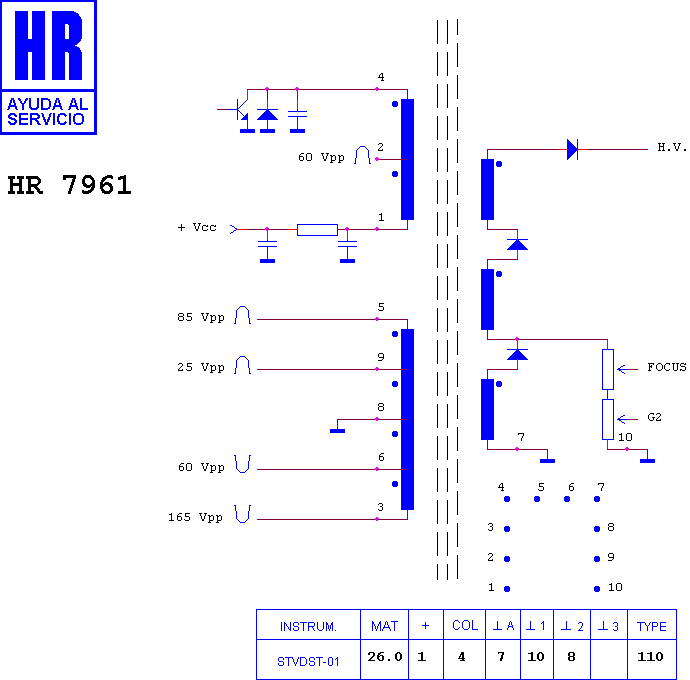

Schematic diagram for HR 7961
schematic

Manufacturer equivalents (6)

6100180031 · FAT3967 · FD 0130 · FD 0155 · FD 130 · FD 155

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8938 · HR 8424 · HR 8509 · HR 6343 · HR 6680 · HR 8380 · HR 7827 · HR 7476 · HR 6307 · HR 6332 · HR 6342 · HR 8325

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (22)

SANYO CBP 2565 · SANYO CBP 2566 · SANYO CBP 2865 · SANYO CBP 2866 · SANYO CEM 2564 · SANYO CEM 2864 · SANYO CEP 2564 · SANYO CEP 2564-00 · SANYO CEP 2566 · SANYO CEP 2566 S · SANYO CEP 2566-00 · SANYO CEP 2864 · SANYO CEP 2864-00 · SANYO CEP 2866 · SANYO CEP 2866 N · SANYO CEP 2866 S · SANYO CEP 2866-00 · SANYO CEP 2866-10 · SANYO CHASIS E 2 A 25 · SANYO CHASIS E 2 A 28 · SANYO CHASIS E 3 A 25 · SANYO CHASIS E 3 A 28
