HR 7169

type ST · family 1AP2 · 20.6 kV maximum anode voltage · 90° deflection · 4 windings · 290 g

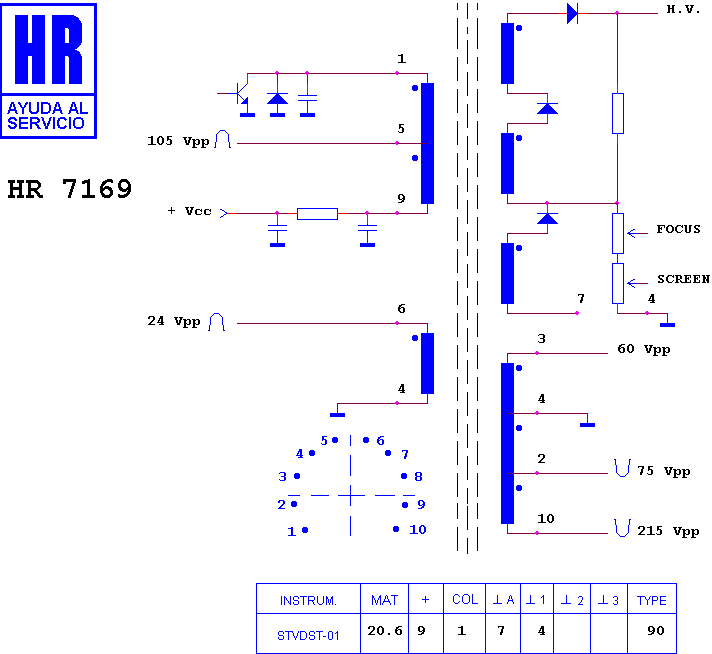

Schematic diagram for HR 7169
schematic

Manufacturer equivalents (6)

1105.1187 · 1105.1187B · 1192.0097 · 473261.00 · 63.2058.000 · ME/6431-00

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7532 · HR 7018 · HR 8120 · HR 7877 · HR 7291 · HR 8710 · HR 7882 · HR 7293 · HR 7856 · HR 7997 · HR 7808 · HR 7908

Fitted to (24)

ELBE CHASIS PC 180 · NAONIS 21 SM 422 ES · NAONIS CHASIS BS 700.4 90§ · NAONIS CHASIS PC 180 · REX 21 SM 422 ES · REX CHASIS BS 700 · REX CHASIS BS 700.4 90§ · REX TEMA 20" 90§ · REX TEMA 21" 90§ · SELECO 21 SM 422 · SELECO 21 SM 429 · SELECO CHASIS BS 700 · SELECO CHASIS PC 180 · SELECO TEMA 20" · SELECO TEMA 21" 90§ · STERN 21 SM 422 ES · STERN CHASIS BS 700.4 · STERN CHASIS PC 180 · WALKIE 51 WK 222 · WALKIE TEMA 20" · WALKIE TEMA 20"-21" · WALKIE TEMA 21" 90§ · ZANUSSI 21 SM 422 ES · ZANUSSI CHASIS BS 700.4 90§
