HR 7082

type ST · family 1NP1 · 21.3 kV maximum anode voltage · 90° deflection · 4 windings · 278 g

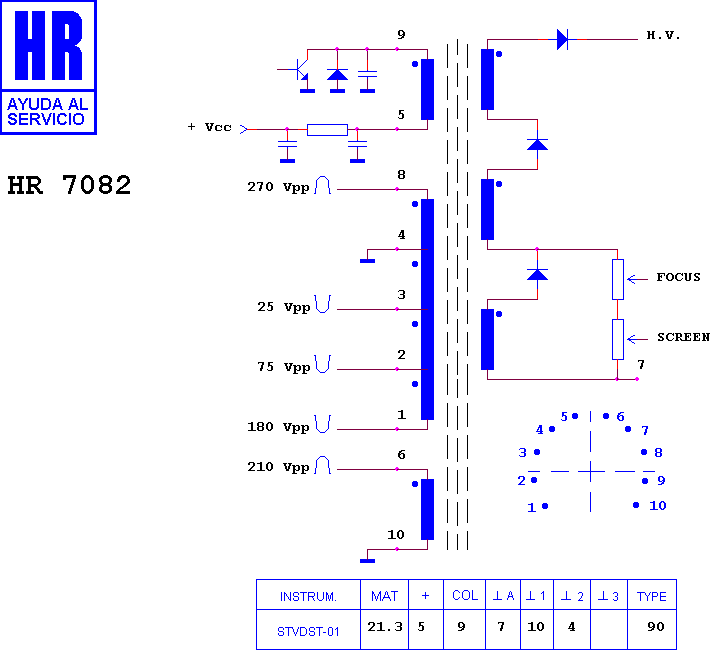

Schematic diagram for HR 7082
schematic

Manufacturer equivalents (3)

00 D-4-235-002 · ME/6307-00 · T 9031 A

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7032 · HR 7035 · HR 7042 · HR 7111 · HR 7112 · HR 7455 · HR 7135 · HR 8205 · HR 7655 · HR 8573 · HR 7770 · HR 7444

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (7)

FERGUSON-THORN-EMI 14 C 1 · FERGUSON-THORN-EMI 14 C 2 · FERGUSON-THORN-EMI 37141 · FERGUSON-THORN-EMI 6170 · FERGUSON-THORN-EMI CHASIS TX 90 · FERGUSON-THORN-EMI MC 01 · FERGUSON-THORN-EMI MC 05
