HR 6645

type SM · family 1BS1 · 16.1 kV maximum anode voltage · L° deflection · 4 windings · 367 g

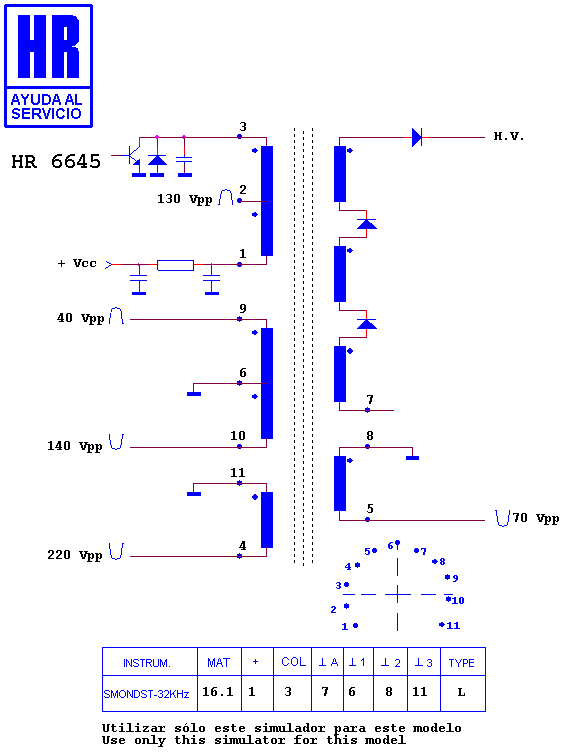

Schematic diagram for HR 6645
schematic

Manufacturer equivalents (13)

095-4134-21 · 95-4134-09 · 95-4134-10 · 95-4134-11 · 95-4134-12 · 95-4134-13 · 95-4134-15 · 95-4134-19 · 95-4134-21 · 95-4134-28 · 95-4134-29 · 95-4134-31 · KT 8002

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8525 · HR 7729 · HR 8102 · HR 8170 · HR 6142 · HR 7146 · HR 8466

Notes

COD-022 ORIGINAL SPLITER ADAPTER MUST BE USED (SEE INSTRUCTIONS IN HR BOX)

Fitted to (31)

ZENITH A 17886-02 · ZENITH A 60 M 91 W · ZENITH CHASIS GM · ZENITH IQ 5297 DT · ZENITH IQA 56 M 98 W · ZENITH IQA 56 M 98 W 1 · ZENITH PROJECTOR · ZENITH PT 5263 TH · ZENITH PV 4663 RK · ZENITH PV 5263 · ZENITH PV 6069 RK 8 · ZENITH PVR 5263 · ZENITH PVR 5263 DT · ZENITH PVR 6069 · ZENITH PVR 6069 RK 8 · ZENITH PVY 4665 RK · ZENITH PVY 5263 · ZENITH PVY 5263 DT · ZENITH PVY 6067 DT · ZENITH PVY 6069 · ZENITH PVY 6069 RK 8 · ZENITH SEC 76 F · ZENITH SM 3587 BT · ZENITH SMS 587 BT · ZENITH SMS 5878 T · ZENITH SR 3587 DT · ZENITH Z 46 Z 83 D · ZENITH Z 50 Z 83 D 6 · ZENITH Z 50 Z 83 R 8 · ZENITH Z 60 Z 80 D 3 · ZENITH Z 60 Z 83 D 8
