HR 6550

type ST · family 1IP · 35.4 kV maximum anode voltage · 110° deflection · 6 windings · 430 g

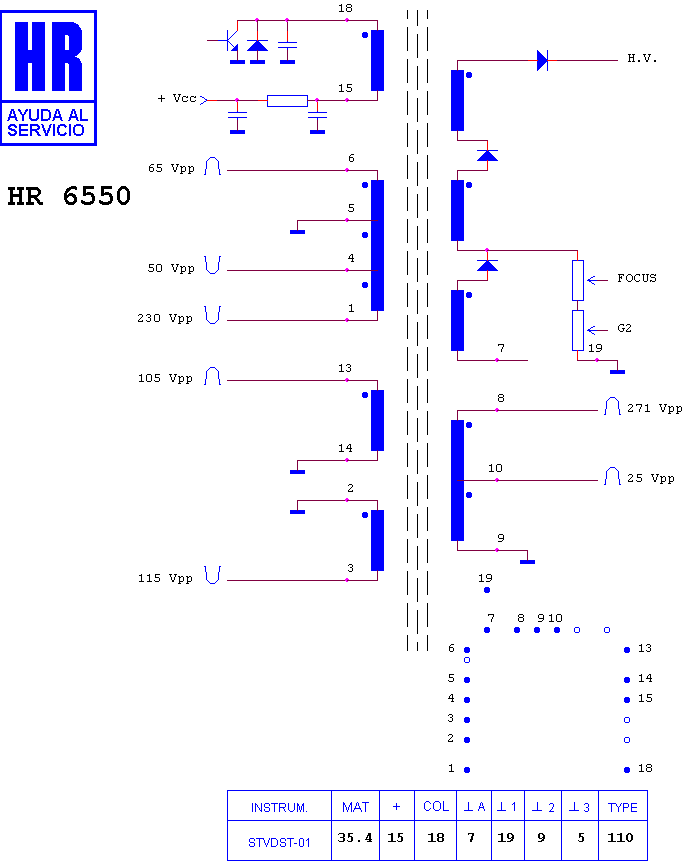

Schematic diagram for HR 6550
schematic

Manufacturer equivalents (8)

3122 138 38500 · 3122 138 38501 · 3122 138 38502 · AT 2077/39 · CE 42295-00 AJ 1 · CE 42295-00 AJ 1 S · CE 42295-001 J 1 · FAT 30755

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80069 · HR 6558 · HR 80077 · HR 8800 · HR 7317 · HR 7429 · HR 6721 · HR 8619 · HR 7319 · HR 7311 · HR 7320 · HR 6139

Fitted to (37)

JVC AK 25 S 1 EK · JVC AV 25 GS 1 · JVC AV 25 GS 1 EK · JVC AV 25 GS 1 EN · JVC AV 25 S 1 · JVC AV 25 S 1 E · JVC AV 25 S 1 EK · JVC AV 25 S 1 EN · JVC AV 25 S 4 · JVC AV 25 S 4 E · JVC AV 25 S 4 EK · JVC AV 25 S 4 EN · JVC AV 25 S 4 ENS · JVC AV 25 SD 4 · JVC AV 25 SD 4 EK · JVC AV 25 XD 3 E · JVC AV 28 GS 1 · JVC AV 28 GS 1 EN · JVC AV 28 S 1 · JVC AV 28 S 1 E · JVC AV 28 S 1 EK · JVC AV 28 S 1 EN · JVC AV 28 S 4 · JVC AV 28 S 4 E · JVC AV 28 S 4 EK · JVC AV 28 S 4 EN · JVC AV 28 S 4 ENS · JVC AV 28 SD 4 · JVC AV 28 SD 4 EK · JVC AV 28 X DE 3 EN · JVC AV 28 XD 3 E · JVC AV 28 XD 3 EN · JVC AV 28 XD 3 ENS · JVC CHASIS MX · JVC CHASIS MX II · JVC CHASIS MX III · JVC CHASIS MX IV
