HR 6471

type ST · family 1BS1 · 21.3 kV maximum anode voltage · 90° deflection · 3 windings · 367 g

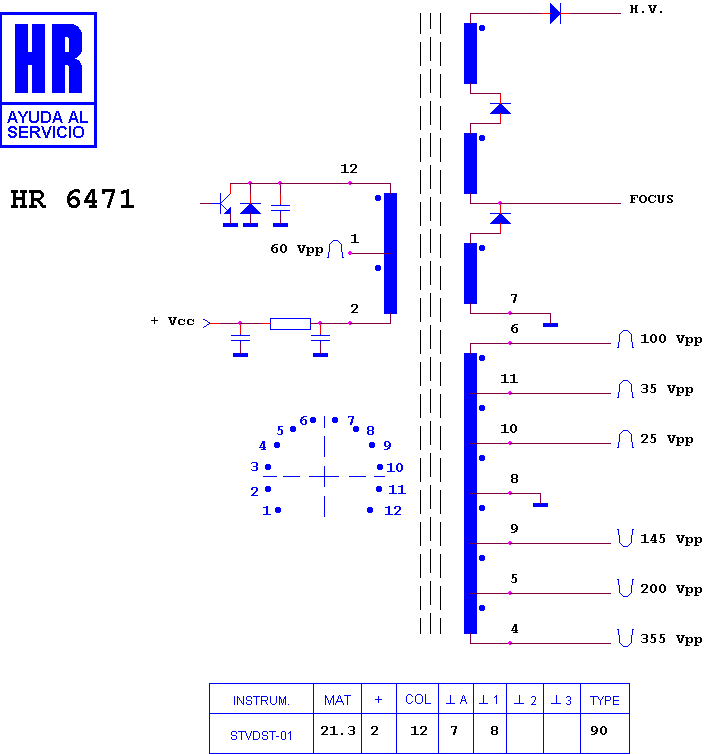

Schematic diagram for HR 6471
schematic

Manufacturer equivalents (4)

193081 · 2 G 25003-501 · 2625003-501 · 4305105

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7485 · HR 7945 · HR 7484 · HR 8163 · HR 7896 · HR 8077 · HR 7897

Fitted to (88)

RCA CTC 146 B · RCA CTC 146 C · RCA CTC 146 D · RCA CTC 146 E · RCA CTC 146 F · RCA CTC 146 G · RCA CTC 146 H · RCA CTC 146 L · RCA CTC 146 LA · RCA F 20163 WNA 02 · RCA F 20163 WNA 04 · RCA F 20163 WNN 02 · RCA F 20163 WNN 04 · RCA F 20507 WNA 01 · RCA F 20507 WNA 02 · RCA F 20507 WNA 03 · RCA F 20507 WNA 04 · RCA F 20507 WNN 01 · RCA F 20507 WNN 03 · RCA F 20507 WNN 04 · RCA F 20508 BHA 01 · RCA F 20508 BHN 01 · RCA F 20508 BHN 03 · RCA F 20509 AKA 01 · RCA F 20509 AKN 01 · RCA F 20509 AKN 03 · RCA F 20509 AKN 04 · RCA F 2051 AWNA 02 · RCA F 20514 WNA 01 · RCA F 20514 WNA 02 · RCA F 20514 WNA 03 · RCA F 20514 WNA 04 · RCA F 20514 WNN 01 · RCA F 20514 WNN 02 · RCA F 20514 WNN 03 · RCA F 20514 WNN 04 · RCA F 20515 EGA 01 · RCA F 20515 EGN 01 · RCA F 20515 EGN 02 · RCA F 20516 BHA 01 · RCA F 20516 BHA 02 · RCA F 20516 BHA 03 · RCA F 20516 BHN 01 · RCA F 20516 BHN 03 · RCA F 20517 WNA 01 · RCA F 20517 WNA 02 · RCA F 20517 WNA 03 · RCA F 20517 WNN 01 · RCA F 20517 WNN 02 · RCA F 20517 WNN 03 · RCA F 20517 WNN 04 · RCA F 20518 WNA 04 · RCA F 20518 WNN 04 · RCA F 20519 AKA 01 · RCA F 20519 AKA 03 · RCA F 20519 AKN 01 · RCA F 20519 AKN 03 · RCA F 20526 AKA 01 · RCA F 20526 AKN 01 · RCA F 20527 CPA 01 · RCA F 20527 CPN 01 · RCA F 20533 BMA 01 · RCA F 20533 BMA 02 · RCA F 20533 MA 04 · RCA F 20533 MN 03 · RCA F 20535 DWA 01 · RCA F 20535 DWA 03 · RCA F 20535 DWA 04 · RCA F 20535 DWDA 02 · RCA F 20535 DWN 03 · RCA F 20536 EHA 01 · RCA F 20536 EHA 02 · RCA F 20536 EHA 04 · RCA F 20536 EHN 01 · RCA F 20536 EHN 02 · RCA F 205366 H · RCA F 20537 CPA 01 · RCA F 20537 CPA 03 · RCA F 20537 CPA 04 · RCA F 20537 CPN 01 · RCA F 20537 CPN 03 · RCA F 20537 CPN 04 · RCA F 20538 DGA 01 · RCA F 20538 DGA 03 · RCA F 20538 DGA 04 · RCA F 20538 DGN 01 · RCA F 20538 DGN 02 · RCA F 20538 DGN 03

Search this part in the full database
