HR 6196

type ST · family 1IS1 · 29.7 kV maximum anode voltage · 110° deflection · 4 windings · 400 g

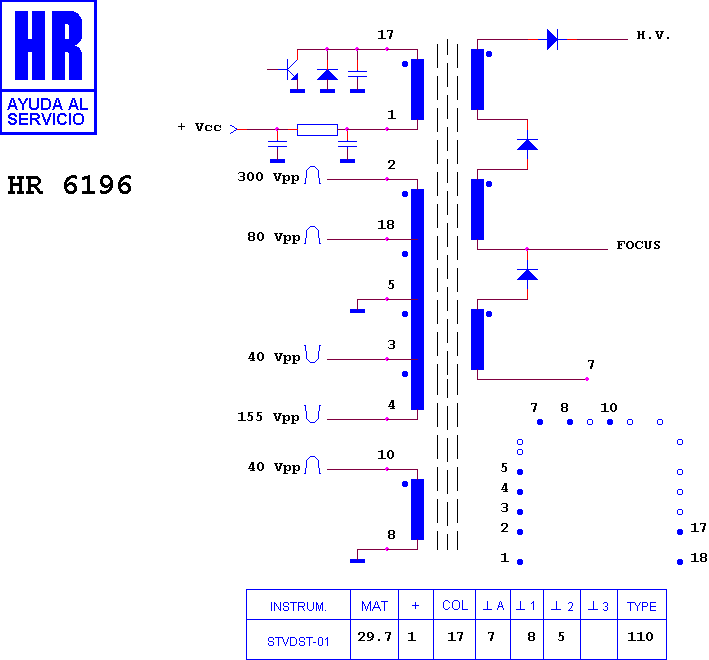

Schematic diagram for HR 6196
schematic

Manufacturer equivalents (19)

003390007 · 140 10271 · 3122 138 36700 · 36700 · 36701 · 36702 · 36703 · 36704 · 36705 · 36706 · 36707 · 36708 · 36709 · 4812 140 10247 · 4812 140 10271 · 4822 140 10271 · FAT3827 · KN3827 · TRR 271

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6518 · HR 7951 · HR 7683 · HR 8851 · HR 8100 · HR 6608 · HR 7297 · HR 6354 · HR 8333 · HR 8339 · HR 6450 · HR 8285

Fitted to (76)

ARI 52 KT 4298 · ARI 52 KT 4409 · ARI 52 KT 4459 · ARI 52 KT 4469 · ARI 52 KT 4505 · ERRES 202664 TK · ERRES 202844 TK · ERRES 203644 TK · ERRES 203664 TK · ERRES 214094 SK · INTERFUNK 42 KT 4184 · INTERFUNK 51 KT 4264 · INTERFUNK 51 KT 4264/02 · INTERFUNK 51 KT 4264/06 · INTERFUNK 51 KT 4264/08 · INTERFUNK 51 KT 4264/10 · INTERFUNK 8339 · INTERFUNK INTERFUNK 4184 · INTERFUNK INTERFUNK 8339 · PHILIPS 14 CT 4206 · PHILIPS 14 CT 4406 · PHILIPS 14 CT 4406/00 S · PHILIPS 14 CT 4406/02 S · PHILIPS 14 CT 4406/10 S · PHILIPS 16 CT 4206 · PHILIPS 16 CT 4216 · PHILIPS 16 CT 4217 · PHILIPS 16 CT 4416 · PHILIPS 16 CT 4416/00 S · PHILIPS 16 CT 4416/02 S · PHILIPS 16 CT 4416/10 S · PHILIPS 16 CT 4418 · PHILIPS 16 CT 4418/02 S · PHILIPS 16 CT 4418/05 S · PHILIPS 16 CT 4418/10 S · PHILIPS 16 CT 4718/05 T · PHILIPS 16 CT 4718/08 S · PHILIPS 20 CT 4426 · PHILIPS 20 CT 4428 · PHILIPS 20 CT 4626 · PHILIPS 20 CT 4626/05 T · PHILIPS 20 CT 4636 · PHILIPS 20 CT 4728 · PHILIPS 202664 TK · PHILIPS 21 CT 4529 · PHILIPS 21 CT 4729 · PHILIPS 21 CT 4829 · PHILIPS 51 KT 4264 · PHILIPS 52 KT 4298 · PHILIPS 52 KT 4409 · PHILIPS 52 KT 4505 · PHILIPS CHASIS K 40 · PHILIPS CHASIS KT 4 · PHILIPS CHASIS KT 4 A SYSTEM 4 · PHILIPS CHASIS KT 4 C SYSTEM 4 · PHILIPS CHASIS KT 4 FS · PHILIPS CHASIS KT 4 FS E SYSTEM 4 · PHILIPS CHASIS KT 4 FS G SYSTEM 4 · PHILIPS LEONARDO · PHILIPS LEONARDO 4428 · PHILIPS LEONARDO 4529 · PHILIPS LEONARDO COLOR · PHILIPS LEONARDO VT · PHILIPS MATCHLINE MONITOR · PHILIPS MATCHLINE RECEIVER 6620 · PHILIPS MOZART · PHILIPS PERUGINO · PHILIPS PHILETTA ROYAL · PHILIPS ROSAI · PHILIPS V 6615 · PHILIPS V 6620 · PHILIPS V 6625 · PHILIPS V 6650 · PYE CHASIS KT 4 · ZEND MONITOR · ZEND Z-MMF 28
