HR 6056

type ST · family 1BP1 · 23.7 kV maximum anode voltage · 110° deflection · 4 windings · 425 g

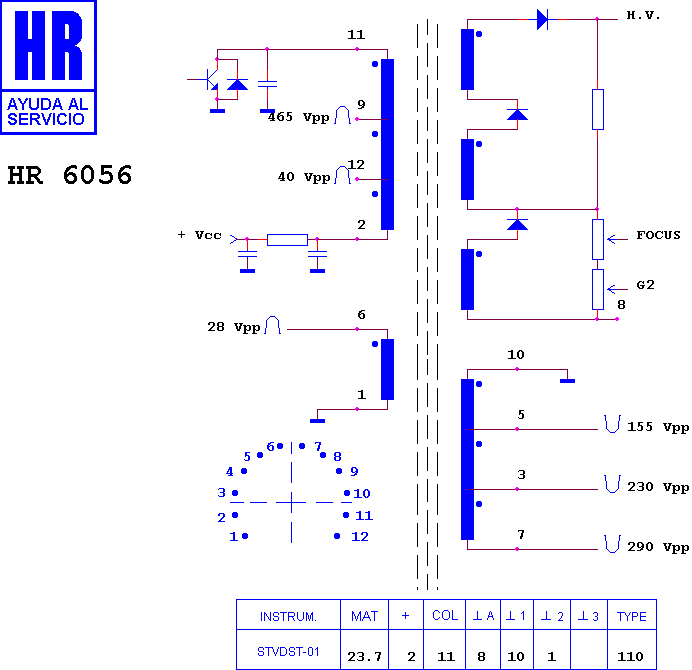

Schematic diagram for HR 6056
schematic

Manufacturer equivalents (4)

34300.00 · 37358.00 · HR 6056 · OR-34300

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6452 · HR 7067 · HR 7107 · HR 7140 · HR 80036 · HR 6101 · HR 6574 · HR 8499 · HR 80014 · HR 8215 · HR 7374 · HR 6030

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (13)

ELBE CHASIS E 10 · ELBE CHASIS E 10 D · ELBE CHASIS E 10 MD · ELBE SERIE 70-22 · ELBE SERIE 70-26 · ELBE SERIE 72-22 · ELBE SERIE 72-26 · ELBE TVC 2101 MDC · ELBE TVC 2270 · ELBE TVC 2272 MD · ELBE TVC 2501 MDC · ELBE TVC 2670 · ELBE TVC 2672 MD
