HR 46167

type SM · family 1WP1 · 22 kV maximum anode voltage · H° deflection · 3 windings · 474 g

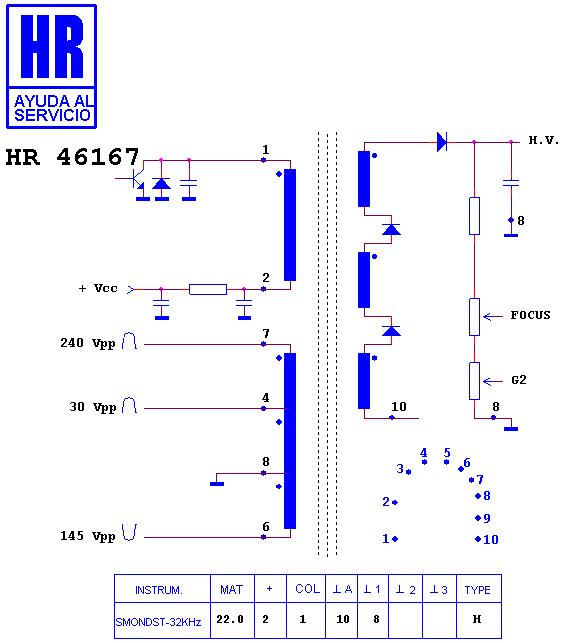

Schematic diagram for HR 46167
schematic

Manufacturer equivalents (17)

CF0801 · CFB 4-121 · CFB4/121E · DNF-FN1407 · FEA502 · FEA638A · FFA 82025 H · FFA82012H · FFA82025M · FN 1047 · FN1407 · IP 14049 A · IP14030 · IP14049B · LCECF0801 · M 374392 · M374386

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7139 · HR 8385

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF POTENTIOMETERS ANDH.V. CAPACITOR CONNECTED INTERNALLY

Fitted to (21)

DAEWOO DT 1536 D · DAEWOO MONITOR · DAYTEC 1536 D · DAYTEC DT 1536 D · DAYTEC MONITOR · DAYTEC TM 1554 D · FIVE STAR 15.110.012 · FIVE STAR 15.1100.012 NE · FIVE STAR MONITOR · GOLDSTAR - LG 1536 D · GOLDSTAR - LG DX 447 · GOLDSTAR - LG MONITOR · LOGIX LG 1536 D · LOGIX MONITOR · ORION MONITOR · ORION TM 1554 D · TCE DX 447 · TCE DX 447 D · TCE MONITOR · VALIANCE DT 1536 T · VALIANCE MONITOR
