HR 7934

type ST · family 1XP1 · 20.4 kV maximum anode voltage · 90° deflection · 3 windings · 294 g

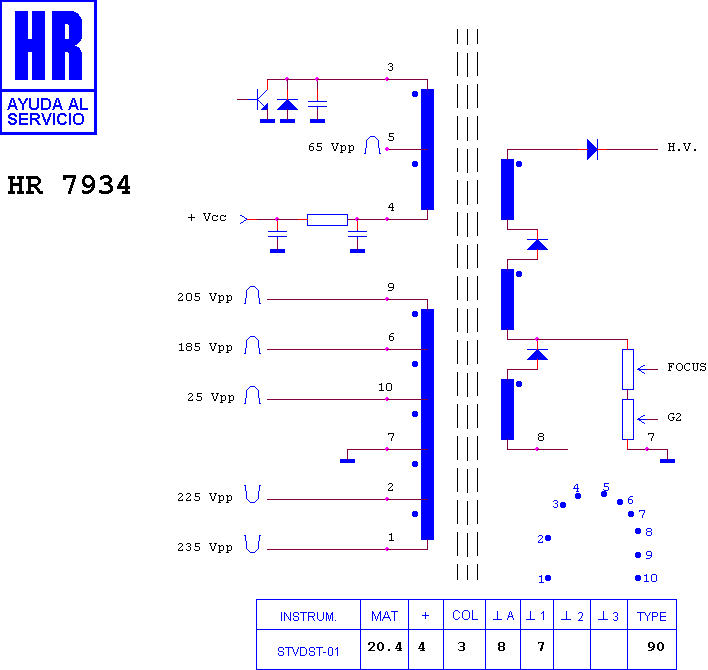

Schematic diagram for HR 7934
schematic

Manufacturer equivalents (14)

103707.50 · 105768.40 · 1142.5063 · 1142.50632 · 1142.5063A · 1142.5063D · 206519.30 · 40332-11 · 40337-15 · 40337-29 · 423 972 · AFS 358 · GN 423 972 · HR 7934

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7748 · HR 7890 · HR 7930 · HR 7199 · HR 6137 · HR 8112 · HR 7254 · HR 7879

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (6)

GORENJE 555 S 02 · GORENJE CHASIS E 7 · NEI M 21 AM · NEI M 21 AM EUR · NEI S 20 M 4 X · TESSLA CHASIS E 7
