HR 7762

type ST · family 1SP1 · 17.6 kV maximum anode voltage · 90° deflection · 4 windings · 310 g

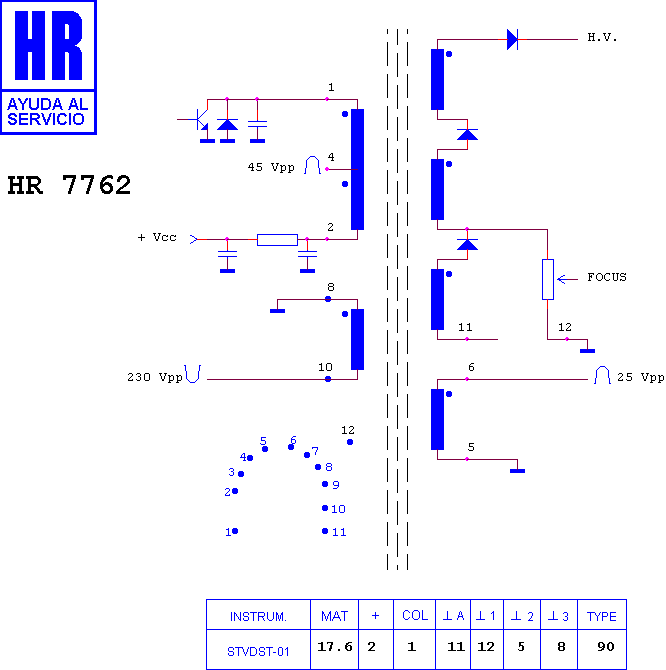

Schematic diagram for HR 7762
schematic

Manufacturer equivalents (28)

003141070 · 003313146 · 1-453-199-11 · 1-453-200-11 · 1342.0008 · 1342.0011 · 1342.0011 A · 8-598-952-00 · 8-598-952-01 · 8-598-952-10 · 8-598-952-30 · 8-598-952-40 · BSC26-01N4003A · FAT30488 · HR 7762 · KN30488 · NX 1741(26) · NX 1741//Q · NX 1741//U2A · NX 1741/U2B · NX1741//M · RO 199 · RO763 · RO893 · TR 199 · TR1204 · TR763 · TR893

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6240 · HR 7558 · HR 7205 · HR 7559 · HR 7521

Fitted to (46)

SONY CHASIS · SONY CHASIS BE 4 · SONY CHASIS BE 4 A · SONY CHASIS BE 5 · SONY CHASIS TE 1 · SONY COMBO KV 21 V 4 B · SONY KV 21 C 1 K · SONY KV 21 M 1 E · SONY KV 21 M 3 B · SONY KV 21 M 3 E · SONY KV 21 R 1 A · SONY KV 21 R 1 E · SONY KV 21 R 16 · SONY KV 21 T 1 A · SONY KV 21 T 1 E · SONY KV 21 T 1 U · SONY KV 21 T 3 A · SONY KV 21 T 3 E · SONY KV 21 T 3 L · SONY KV 21 T 3 U · SONY KV 21 V 4 B COMBO · SONY KV 21 V 4 D COMBO · SONY KV 21 V 4 E COMBO · SONY KV 21 V 5 U COMBO · SONY KV 21 V 6 U COMBO · SONY KV 21 X 1 · SONY KV 21 X 1 E · SONY KV 21 X 1 L · SONY KV 21 X 1 U · SONY KV 21 X 4 E · SONY KV 21 X 4 U · SONY KV 21 XIL · SONY KV 21 XMTU · SONY KV 29 C 2 D · SONY KV M 2170 B · SONY KV M 2170 E · SONY KV M 2170 U · SONY KV M 2171 · SONY KV M 2171 E · SONY KV M 2171 U · SONY KV M 2180 E · SONY KV M 2180 K · SONY KV M 2181 D · SONY KV V 2110 E · SONY M 2180 K · SONY SCC-K 31 A-A
