HR 7573

type ST · family 1AP2 · 21.6 kV maximum anode voltage · 110° deflection · 3 windings · 322 g

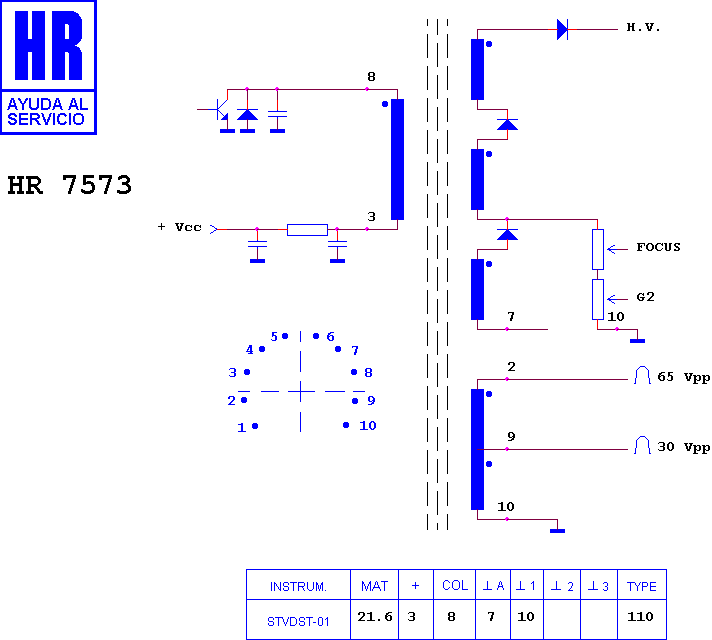

Schematic diagram for HR 7573
schematic

Manufacturer equivalents (2)

1142.1585 · 1142.1585 A

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6504 · HR 7928 · HR 8286

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (4)

SAMBER'S / NUOVA SAMBER'S CHASIS MTC 10" RGB · SAMBER'S / NUOVA SAMBER'S MONITOR · SAMBER'S / NUOVA SAMBER'S MTC 10" RGB · SAMBER'S / NUOVA SAMBER'S UTF 293
