HR 7376

type ST · family 1AP1 · 25.8 kV maximum anode voltage · 110° deflection · 4 windings · 384 g

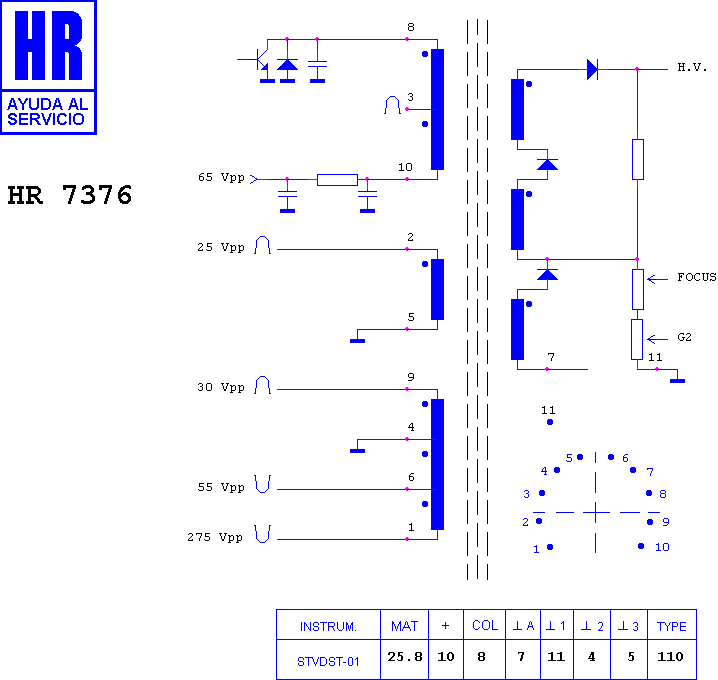

Schematic diagram for HR 7376
schematic

Manufacturer equivalents (11)

003311129 · 1192.1057 · 1192.1057C · 1362.3027 · 63.2098.000 · 63209800 · FAT30408 · HR 7376 · M 12-100 · RO 464 · TR 464

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7363 · HR 8658 · HR 7366 · HR 6704 · HR 6031

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (12)

ELBE 27 S 644 · ELBE 70 M 542 · ELBE CHASIS BS 990 · ELBE SIGMA · NECKERMANN 765/341 · SELECO 27 TS 543 · SELECO 70 M 542 · SELECO 70 SS 644 · SELECO CHASIS BS 990 · SELECO SIGMA · TANDBERG 27 TS 543 · TANDBERG CHASIS BS 990
