HR 6360

type ST · family 1BP1 · 27.9 kV maximum anode voltage · 110° deflection · 4 windings · 425 g

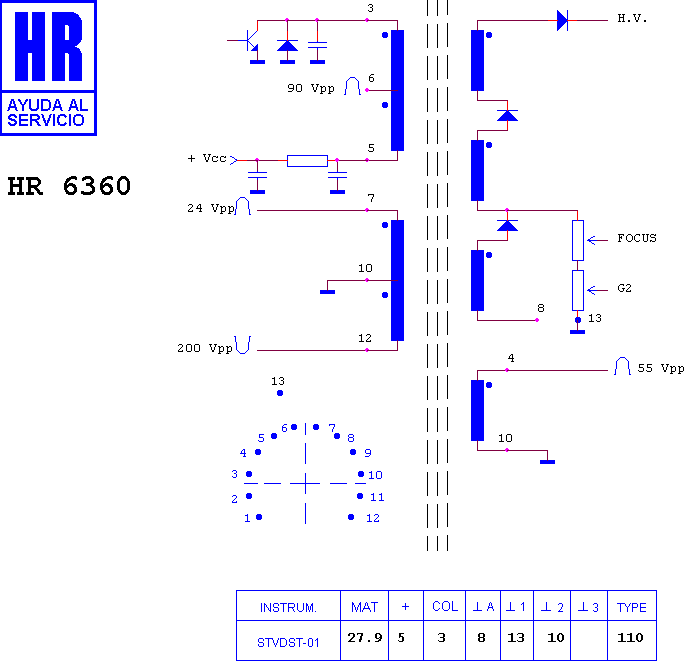

Schematic diagram for HR 6360
schematic

Manufacturer equivalents (3)

1182.0287 · 1182.0697 · 7004020088

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6208 · HR 7740 · HR 6225 · HR 80053 · HR 80045 · HR 6201 · HR 6383 · HR 80295 · HR 8310

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (3)

FORMENTI - ADMIRAL CHASIS F 9 · FORMENTI - ADMIRAL CHASIS F 9 32" · FORMENTI - ADMIRAL CHASIS F 9-00
