HR 8698

21.8 kV maximum anode voltage · 90° deflection · 4 windings · 390 g

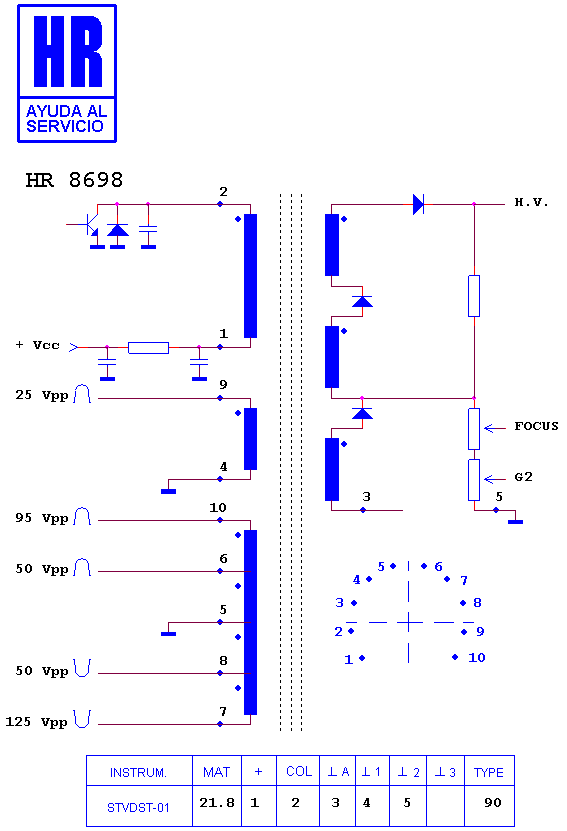

Schematic diagram for HR 8698
schematic (archived)

Manufacturer equivalents (2)

105556.40 · 40330-47

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8441 · HR 8019 · HR 8022 · HR 8490 · HR 6673

Fitted to (24)

NORDMENDE CHASIS ICC 17 · SABA CHASIS ICC 17 · TELEFUNKEN CHASIS ICC 17 · TELEFUNKEN DF 222 C · TELEFUNKEN DF 223 C · TELEFUNKEN DF 322 C · TELEFUNKEN DG 2576 DT · TELEFUNKEN MF 211 C · TELEFUNKEN MF 221 C · TELEFUNKEN MF 222 C · THOMSON 21 DG 22 E · THOMSON 21 DK 24 E · THOMSON 21 DK 24 U · THOMSON 21 DU 21 C · THOMSON 21 DU 21 E · THOMSON 21 DU 22 C · THOMSON 21 DU 22 E · THOMSON 21 MT 21 C · THOMSON 21 MT 21 E · THOMSON 21 MT 22 C · THOMSON 21 MT 22 E · THOMSON CHASIS ICC 17 · THOMSON S 2021 · THOMSON S 2021 G

Search this part in the full database
