HR 8022

type ST · family 1AP1 · 20.6 kV maximum anode voltage · 90° deflection · 3 windings · 390 g

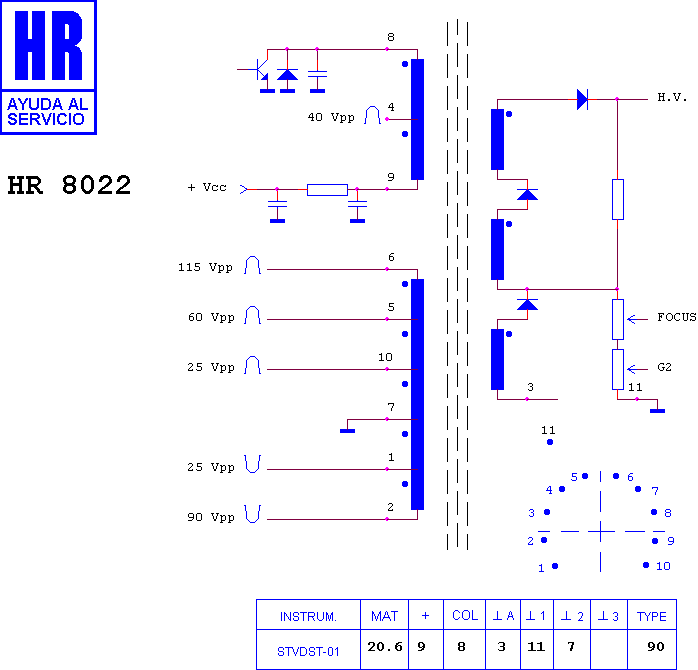

Schematic diagram for HR 8022
schematic

Manufacturer equivalents (15)

104461.80 · 104461.90 · 104461.I0 · 105328.80 · 1192.1167 · 1192.1420 · 1362.3006 · 40332-16 · CTRNF2039BMVO · F 2039 BM · F2039BMZZ · FAT30660 · HR 8022 · RTRNF2039BMVO · RTRNF2039BMZZ

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8698 · HR 8411 · HR 8003

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (13)

SHARP 51 CS 02 · SHARP 51 CS 03 H · SHARP 51 CS 05 H · SHARP 54 CS 03 FP · SHARP 54 CS 03 S · SHARP 54 CS 05 S · SHARP 54 CS 05 SN · SHARP 54 DS 02 S · SHARP 54 DS 03 S · SHARP CHASIS CA 10 · SHARP CHASIS CA 10 21" STEREO · SHARP CHASIS CS · SHARP CHASIS CS 21" STEREO
