HR 8682

24.5 kV maximum anode voltage · 90° deflection · 3 windings · 390 g

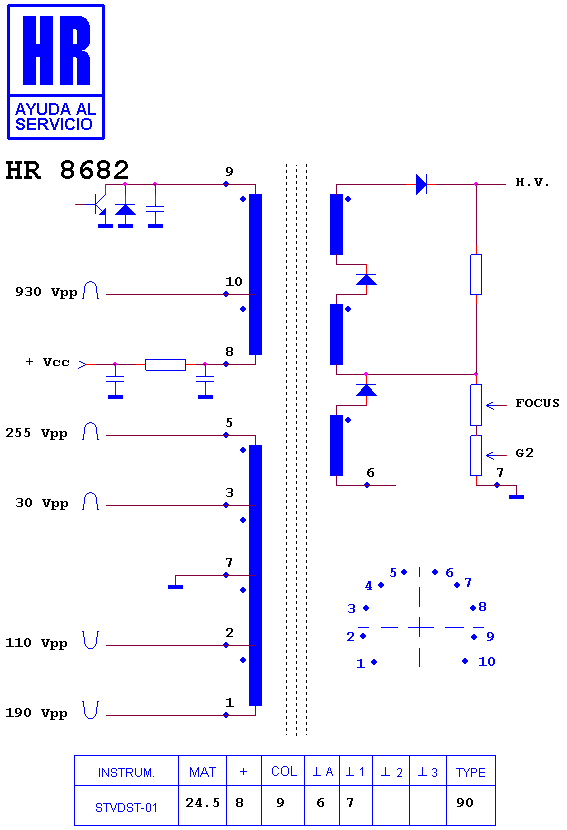

Schematic diagram for HR 8682
schematic (archived)

Manufacturer equivalents (12)

15128 · 15128-16D · 15128-16E · 1512816 · 151816E · 237506 · 237506R · PN15128 · PN15128-16D · PN15128-16E · XX15128-16C · XX15128-16E

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8551 · HR 7371 · HR 6337 · HR 8054 · HR 8371

Fitted to (79)

RCA CHASIS CTC 197 CA · RCA CHASIS CTC 197 CA 2 · RCA CHASIS CTC 197 CD · RCA CHASIS CTC 197 CD 2 · RCA CHASIS CTC 197 CD 3 · RCA CHASIS CTC 197 CE 2 · RCA CHASIS CTC 197 CE 3 · RCA CHASIS CTC 197 CG · RCA CHASIS CTC 197 CG 2 · RCA CHASIS CTC 197 CH · RCA CHASIS CTC 197 CH 2 · RCA CTC 197 · RCA CTC 197 CA · RCA CTC 197 CA 2 · RCA CTC 197 CD · RCA CTC 197 CD 2 · RCA CTC 197 CD 3 · RCA CTC 197 CE 2 · RCA CTC 197 CE 3 · RCA CTC 197 CG · RCA CTC 197 CG 2 · RCA CTC 197 CH · RCA CTC 197 CH 2 · RCA F 32674 SB · RCA F 32674 SBFM 1 (CA) · RCA F 32674 SBJX 1 (CA) · RCA F 32676 SB · RCA F 32676 SBFM 1 (CD) · RCA F 32676 SBFM 2 (CD 2) · RCA F 32676 SBFM 2 (CD 3) · RCA F 32676 SBJX 1 (CD) · RCA F 32676 SBJX 2 (CD 2) · RCA F 32683 SB · RCA F 32683 SBFM 1 (CE 2) · RCA F 32683 SBFM 1 (CE 3) · RCA F 32683 SBJX 1 (CE 2) · RCA F 35676 · RCA F 35676 MBFM 1 (CD) · RCA F 35676 MBFM 2 (CD 2) · RCA F 35676 MBFM 2 (CD 3) · RCA F 35676 MBJX 1 (CD) · RCA F 35676 MBJX 2 (CD 2) · RCA F 36674 ET · RCA F 36674 ETFM 1 (CA) · RCA F 36674 ETJX 1 (CA) · RCA F 36676 ET · RCA F 36676 ETFM 1 (CD) · RCA F 36676 ETFM 2 (CD 2) · RCA F 36676 ETFM 2 (CD 3) · RCA F 36676 ETJX 1 (CD) · RCA F 36676 ETJX 2 (CD 2) · RCA F 36683 ETFM 1 (CE 2) · RCA F 36683 ETFM 1 (CE 3) · RCA F 36683 ETJX 1 (CE 2) · RCA F 36690 BCYX 2 (CA 2) · RCA G 32686 LVDX 1 (CE 2) · RCA G 32686 LVLX 1 (CE 2) · RCA G 32686 LVLX 1 (CE 3) · RCA G 36788 LVDX 1 (CE 2) · RCA G 36788 LVLX 1 (CE 2) · RCA G 36788 LVLX 1 (CE 3) · RCA PS 32109 FM 1 (CH 2) · RCA PS 32109 FM 1 (CH) · RCA PS 32109 YX 1 (CH 2) · RCA PS 32109 YX 1 (CH) · RCA PS 32125 FM 1 (CG 2) · RCA PS 32125 FM 1 (CG) · RCA PS 32125 JX 1 (CG) · RCA PS 32125 YX 1 (CG 2) · RCA PS 36109 FM 1 (CH 2) · RCA PS 36109 FM 1 (CH) · RCA PS 36109 YX 1 (CH 2) · RCA PS 36109 YX 1 (CH) · RCA PS 36125 FM 1 (CG 2) · RCA PS 36125 FM 1 (CG) · RCA PS 36125 JX 1 (CG) · RCA PS 36125 YX 1 (CG 2) · RCA PS 36625 LW 1 (CG 2) · RCA PS 36625 LW 1 (CG)
