HR 8425

type SM · family 1YP · 32.2 kV maximum anode voltage · L° deflection · 4 windings · 410 g

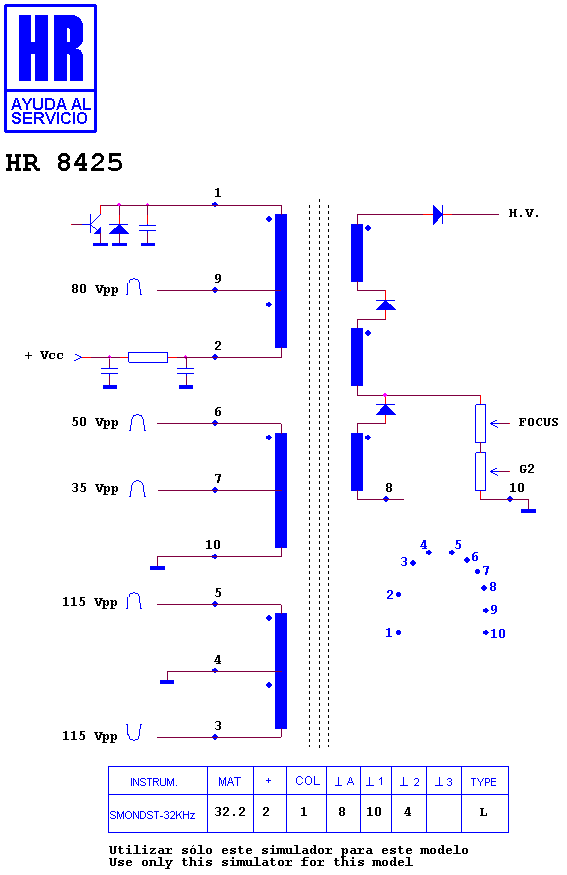

Schematic diagram for HR 8425
schematic

Manufacturer equivalents (3)

CETH 026-00 A · CETH 026-001 · CETH026-00B

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8595 · HR 8198

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (10)

JVC AV 29 TH 3 EBN · JVC AV 29 TH 3 EN · JVC AV 29 TH 3 ENB · JVC AV 29 TH 3 ENS · JVC AV 29 TH 3 ER · JVC AV 39 TH 3 · JVC AV 39 TH 3 EN · JVC AV 39 TH 3 ENB · JVC AV 39 TH 3 ENS · JVC CHASIS MC
