HR 8253

type ST · family 1VP · 30.3 kV maximum anode voltage · 110° deflection · 3 windings · 372 g

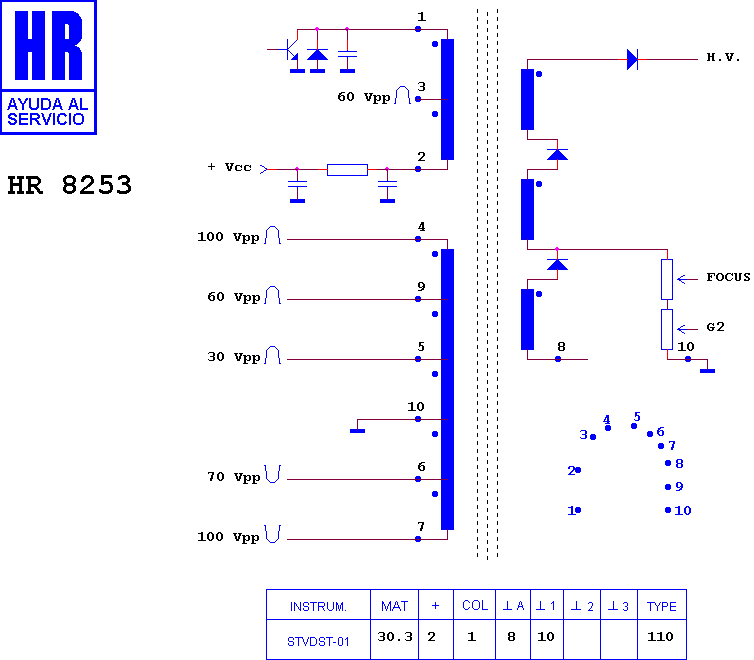

Schematic diagram for HR 8253
schematic

Manufacturer equivalents (18)

047-10-5381 · 14017072 · 20600 · 20601 · 20602 · 20603 · 20604 · 47105381 · 4806 140 17072 · DV 2076-20603 · OV 2076-20601 · OV 2076-20603 · OV2094/A · OV2094/C · OV2094/F · OV2094/G · OV2094/L · OV2094/O

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80071 · HR 8809

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (9)

PHILIPS 14 GL 1018 · PHILIPS 14 GL 1019 · PHILIPS 14 GL 1049 · PHILIPS 29 PT 4622 · PHILIPS 29 PT 552 · PHILIPS 29 PT 552 A · PHILIPS 29 PT 552 A/78 · PHILIPS 29 PT 552/78 · PHILIPS TS 3258 C 101
