HR 8809

type ST · family 1VP2 · 27.9 kV maximum anode voltage · 110° deflection · 3 windings · 400 g

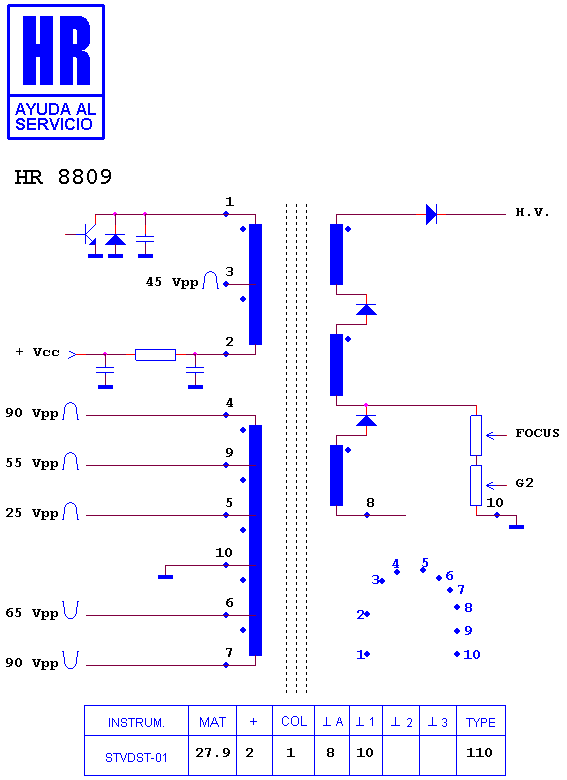

Schematic diagram for HR 8809
schematic (archived)

Manufacturer equivalents (9)

1372.0017 A · 13720017 · 2422 531 02302 · 4822 146 10961 · 4822 146 10966 · AT 2078-20571 · BSC 27-0502 · JF 0501-21801 · OV 2076-20581

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8253

Fitted to (29)

PHILIPS 25 PT 4473 · PHILIPS 25 PT 4473/75 R · PHILIPS 25 PT 4622 · PHILIPS 25 PT 4622/77 B · PHILIPS 25 PT 4623 · PHILIPS 29 PT 3532 · PHILIPS 29 PT 3532/93 R · PHILIPS 29 PT 4223 · PHILIPS 29 PT 4223/93 S · PHILIPS 29 PT 4423 · PHILIPS 29 PT 4423/67 R · PHILIPS 29 PT 4423/68 R · PHILIPS 29 PT 4423/70 R · PHILIPS 29 PT 4423/75 R · PHILIPS 29 PT 4423/79 R · PHILIPS 29 PT 4423/93 R · PHILIPS 29 PT 4423/93 S · PHILIPS 29 PT 4423/94 R · PHILIPS 29 PT 4433 · PHILIPS 29 PT 4433 P · PHILIPS 29 PT 4433 P/00 · PHILIPS 29 PT 4433/00 P · PHILIPS 29 PT 4473/79 · PHILIPS 29 PT 4473/79 R · PHILIPS 29 PT 4663 · PHILIPS 29 PT 4673 · PHILIPS 29 PT 4673/69 R · PHILIPS 29 PT 4673/75 R · PHILIPS CHASIS L 7.3 A
