HR 8225

type SM · family 1YP · 24.1 kV maximum anode voltage · L° deflection · 4 windings · 410 g

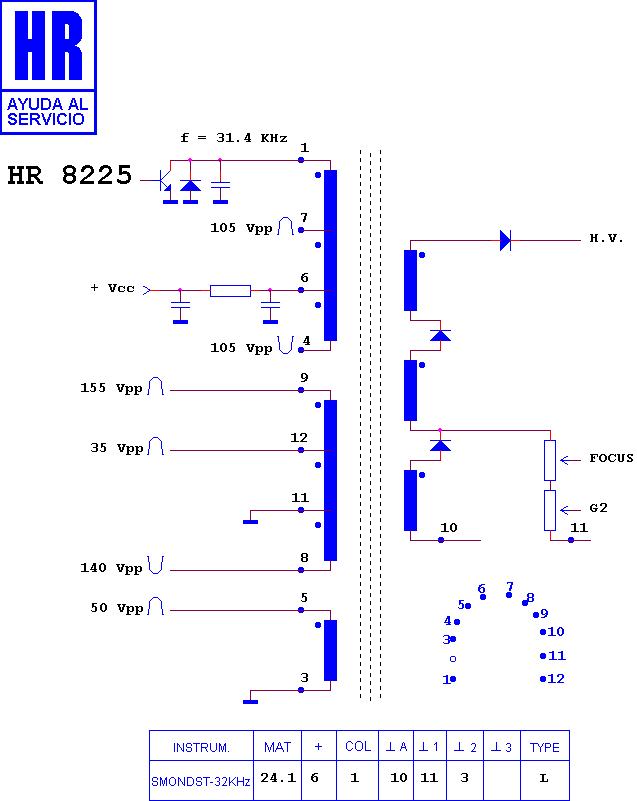

Schematic diagram for HR 8225
schematic

Manufacturer equivalents (28)

1302.0004 · 1302.0007 · 1302.0007A · 140 10559 · 140 10618 · 14010589 · 2422 531 02206 · 2422 531 02223 · 268 31190 · 268 31192 · 268 31193 · 2683119X · 26831882 · 2683188X · 3122 268 31190 · 3122 268 31193 · 312226831882 · 4822 140 10559 · 4822 140 10618 · 482214010589 · 531 02206 · 531 02223 · AT2092/31193 · FAT30754 · HR 8225 · JF0501-2538 · KN35255N · TRR 559

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6599 · HR 8221

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (64)

PHILIPS 14 PV 211/01 · PHILIPS 25 PT 7302 · PHILIPS 25 PT 7302/12 · PHILIPS 25 PT 7302/19 · PHILIPS 25 PT 8302 · PHILIPS 25 PT 8302/12 · PHILIPS 25 PT 8302/19 · PHILIPS 25 PT 8302/58 · PHILIPS 25 PT 8303/12 · PHILIPS 25 PT 8702/12 · PHILIPS 25 PT 8703/12 · PHILIPS 25 PT 9113 · PHILIPS 28 PT 7302/12 · PHILIPS 28 PT 7302/19 · PHILIPS 28 PT 7302/58 · PHILIPS 28 PW 9502/12 · PHILIPS 28 PW 9502/19 · PHILIPS 28 PW 9512 · PHILIPS 28 PW 9512/05 · PHILIPS 28 PW 9512/12 · PHILIPS 28 PW 9512/19 · PHILIPS 28 PW 9513 · PHILIPS 28 PW 9513 C · PHILIPS 28 PW 9515 · PHILIPS 28 PW 9615/12 · PHILIPS 28 PW 9623 · PHILIPS 29 PT 8302/12 · PHILIPS 29 PT 8302/19 · PHILIPS 29 PT 8302/58 · PHILIPS 29 PT 8303/12 · PHILIPS 29 PT 8402/12 · PHILIPS 29 PT 8402/19 · PHILIPS 29 PT 8402/58 · PHILIPS 29 PT 8412 · PHILIPS 29 PT 8412/05 · PHILIPS 29 PT 8413 · PHILIPS 29 PT 8434/12 · PHILIPS 29 PT 8702/12 · PHILIPS 29 PT 9111/58 · PHILIPS 29 PT 9113 · PHILIPS 29 PT 9413 · PHILIPS 32 PW 9502/12 · PHILIPS 32 PW 9502/19 · PHILIPS 32 PW 9515 · PHILIPS 32 PW 9544 · PHILIPS 32 PW 9723 · PHILIPS 32 PW 9763 · PHILIPS 32 PW 9763/12 · PHILIPS 70 TA 7212/18 · PHILIPS CHASIS MD 2.1 · PHILIPS CHASIS MD 2.11 E AA · PHILIPS CHASIS MD 2.12 · PHILIPS CHASIS MD 2.12 AA · PHILIPS CHASIS MD 2.12 E AA · PHILIPS CHASIS MD 2.13 E AA · PHILIPS CHASIS MD 2.21 E · PHILIPS CHASIS MD 2.22 E AA · PHILIPS CHASIS MID 2 · PHILIPS CHASIS MID 2.2 · PHILIPS CHASIS MID 2.2 FH · PHILIPS DELTA 2000 · PHONOLA CHASIS MD 2.11 E AA · PHONOLA CHASIS MD 2.12 E AA · PHONOLA CHASIS MD 2.13 E AA
