HR 8083

type ST · family 1NP1 · 17.8 kV maximum anode voltage · 90° deflection · 3 windings · 278 g

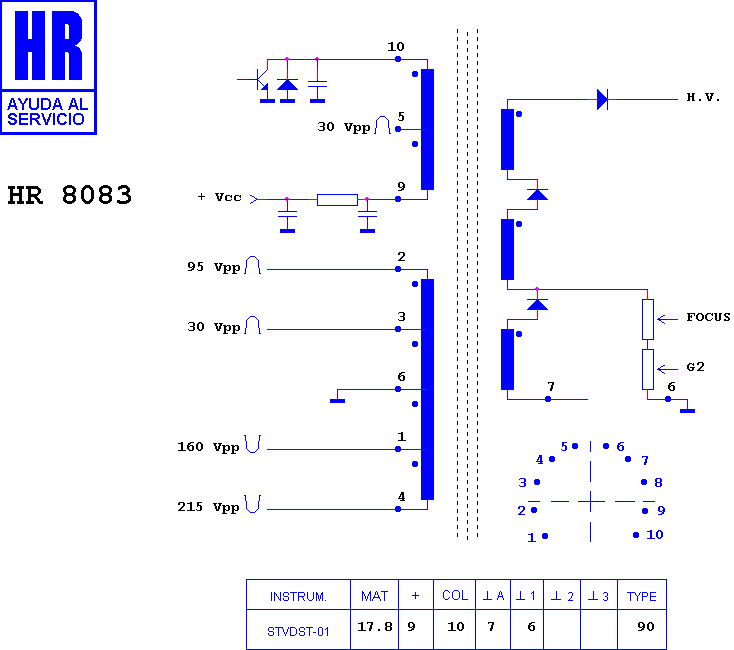

Schematic diagram for HR 8083
schematic

Manufacturer equivalents (2)

FCC 1415 GL · FCC 1415 GN

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7083 · HR 7834 · HR 7409 · HR 7421 · HR 7373 · HR 7410 · HR 7736 · HR 7437 · HR 7188 · HR 7333 · HR 7403 · HR 7777

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (1)

SAMSUNG CTC 145 C
