HR 7994

type ST · family 1YP · 34.2 kV maximum anode voltage · 110° deflection · 3 windings · 410 g

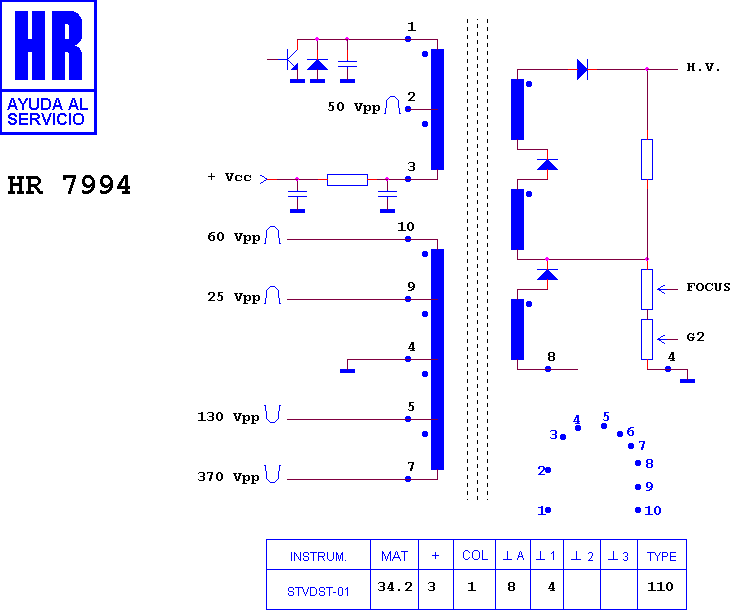

Schematic diagram for HR 7994
schematic

Manufacturer equivalents (1)

154 229 H

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6014 · HR 6048

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (5)

GOLDSTAR - LG CF 28 A 50 T · GOLDSTAR - LG CF 28 C 28 L · GOLDSTAR - LG CF 28 C 28 T · GOLDSTAR - LG CF 29 C 46 T · GOLDSTAR - LG CHASIS PC 58 A
