HR 7969

type ST · family 1YP · 36.3 kV maximum anode voltage · 110° deflection · 3 windings · 410 g

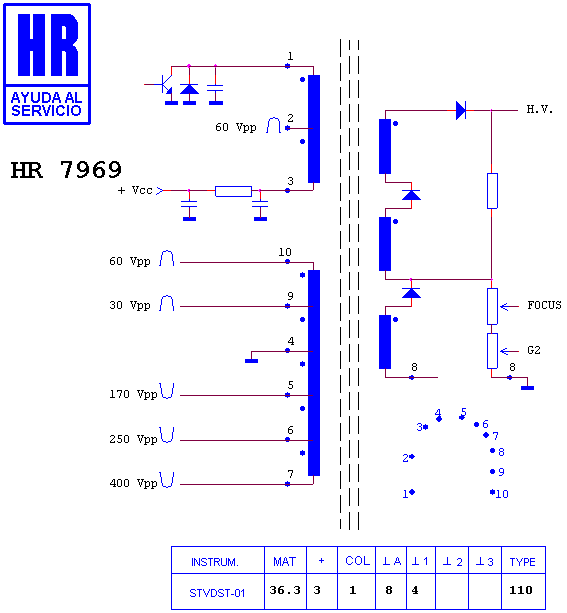

Schematic diagram for HR 7969
schematic

Manufacturer equivalents (5)

154 229 F · 154 299 F · F36N.5017 · F36N.5017A · HR 7969

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7005 · HR 7034

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (27)

GOLDSTAR - LG CF 21 A 50 F · GOLDSTAR - LG CF 25 A 50 F · GOLDSTAR - LG CF 25 A 50 T · GOLDSTAR - LG CF 25 A 50 X · GOLDSTAR - LG CF 25 C 28 · GOLDSTAR - LG CF 25 C 28 F · GOLDSTAR - LG CF 25 C 28 L · GOLDSTAR - LG CF 25 C 28 T · GOLDSTAR - LG CF 28 A 38 L · GOLDSTAR - LG CF 28 A 50 F · GOLDSTAR - LG CF 28 A 50 P · GOLDSTAR - LG CF 28 A 50 T · GOLDSTAR - LG CF 28 A 54 L · GOLDSTAR - LG CF 28 C 28 F · GOLDSTAR - LG CF 28 C 28 L · GOLDSTAR - LG CF 28 C 28 T · GOLDSTAR - LG CF 2850 T · GOLDSTAR - LG CF 29 C 46 L · GOLDSTAR - LG CF 29 C 46 T · GOLDSTAR - LG CHASIS PC 58 A · GOLDSTAR - LG CP 28 C 28 T · MITSUBISHI CF 25 A 50 T · MITSUBISHI CF 25 A 50 X · MITSUBISHI CF 25 C 28 T · MITSUBISHI CF 28 A 38 L · MITSUBISHI CF 28 C 28 L · MITSUBISHI SF 28 A 50 P

Search this part in the full database
